Land Rover Range Rover III: восстановление работы фары и ремонт проводки
Нашли неисправность в электрической цепи и вернули штатную работу головного света

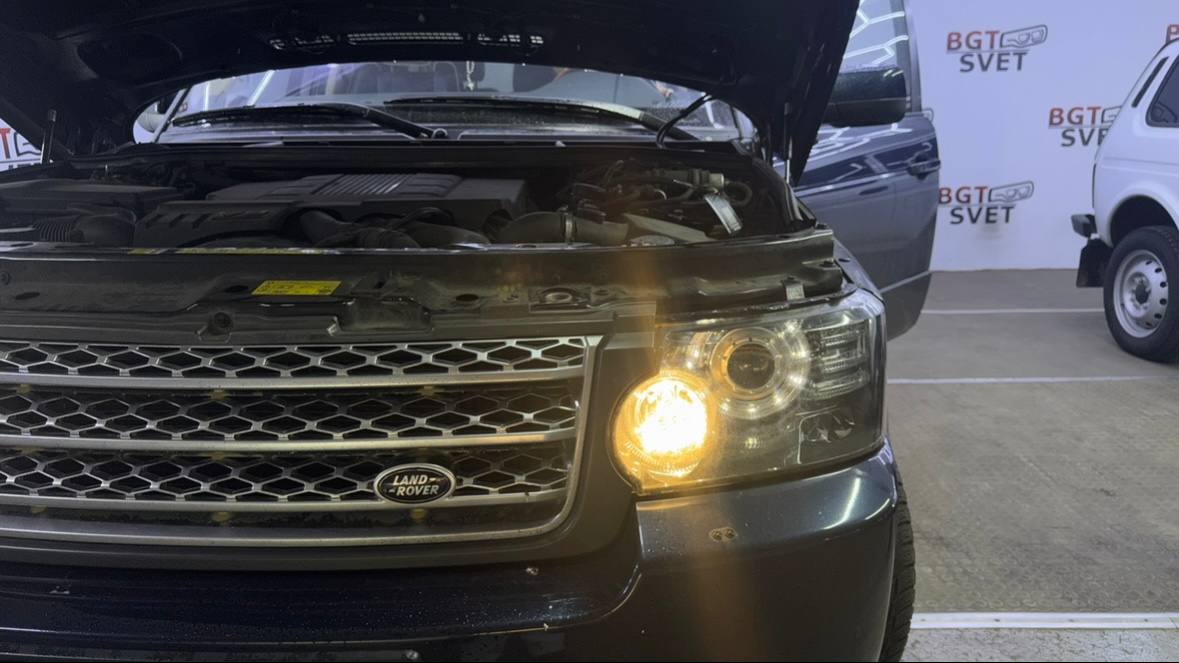

В технический центр BGT поступил Land Rover Range Rover III с неисправностью передней светотехники: на автомобиле полностью перестала работать одна фара.
При такой неисправности причина не всегда находится внутри самой оптики. Отсутствие света может быть связано с лампой, блоком розжига, предохранителем, разъёмом, управляющим модулем или повреждением электрической проводки.
Специалисты BGT провели комплексную диагностику и установили, что проблема находилась именно в проводке автомобиля.
В рамках ремонта выполнили:
- компьютерную диагностику электронных систем;
- проверку работы передней оптики;
- считывание ошибок;
- проверку предохранителей;
- контроль питания фары;
- проверку массы;
- диагностику управляющих сигналов;
- осмотр электрических разъёмов;
- проверку целостности проводки;
- поиск повреждённого участка;
- восстановление электрической цепи;
- проверку герметичности соединений;
- контрольную проверку всех режимов освещения.

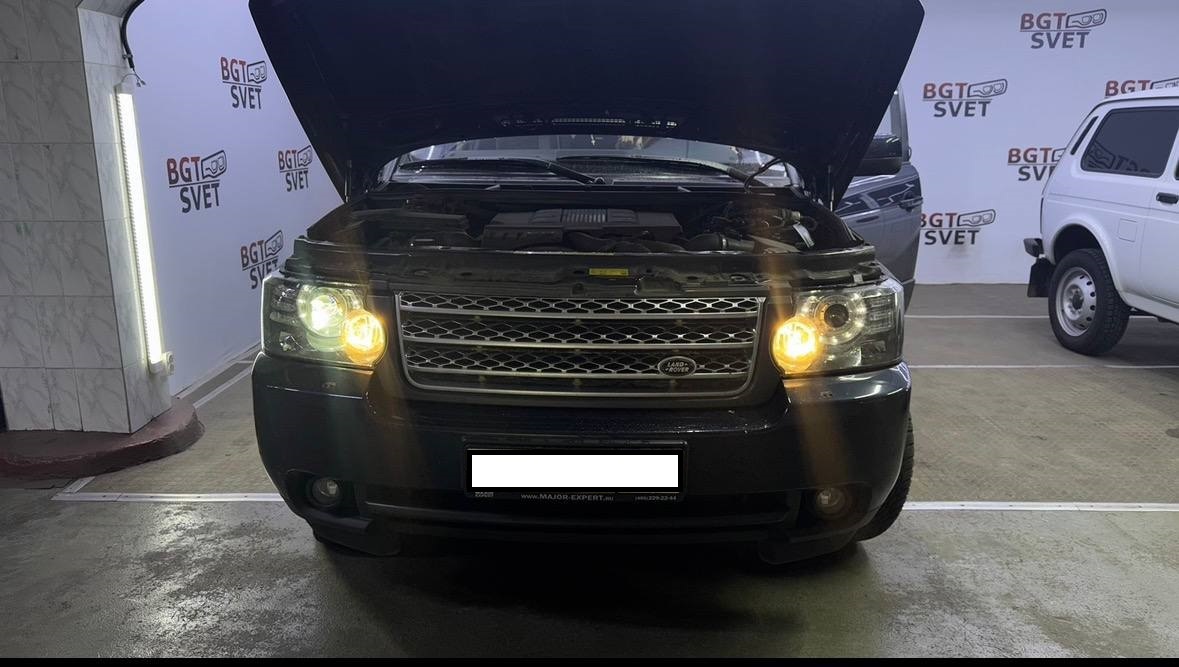

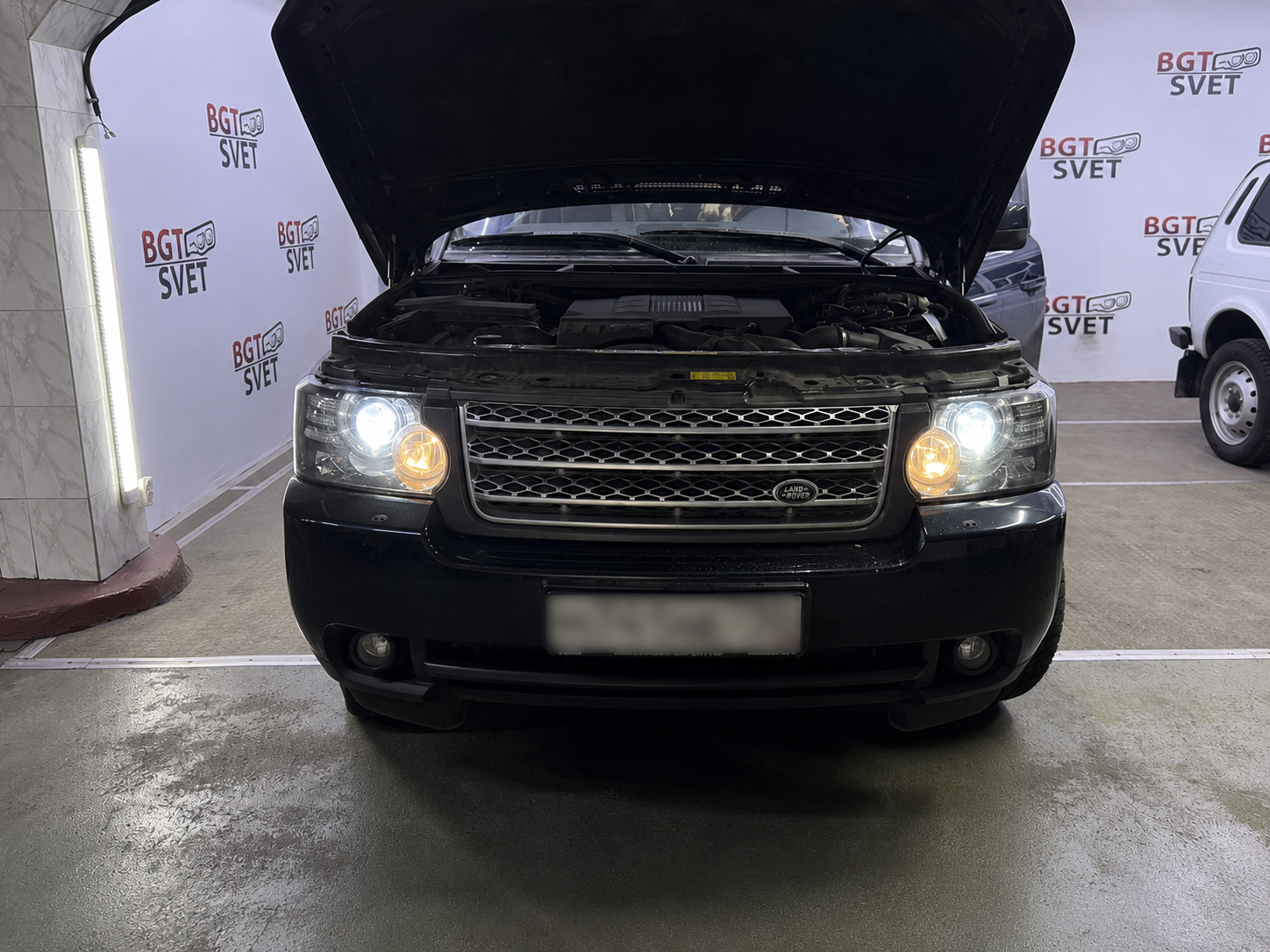

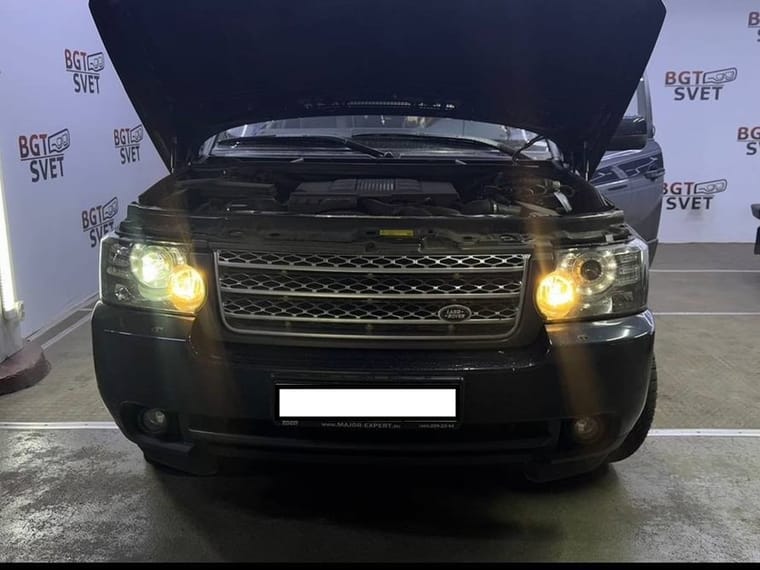

После ремонта фара Land Rover Range Rover III снова работает стабильно и корректно во всех предусмотренных режимах.
Как проявлялась неисправность
На автомобиле полностью погасла одна из передних фар.
В зависимости от конструкции оптики подобная неисправность может затрагивать:
- ближний свет;
- дальний свет;
- дневные ходовые огни;
- габаритный свет;
- указатель поворота;
- адаптивные функции;
- корректор;
- декоративную подсветку.
Если перестают работать сразу несколько функций внутри одной фары, это часто указывает не на отдельную лампу, а на отсутствие общего питания, повреждение массы, неисправность разъёма или нарушение проводки.
Именно поэтому ремонт начали с комплексной проверки всей электрической цепи.
Почему могла погаснуть одна фара
Передняя оптика современного автомобиля представляет собой сложную электрическую систему.
Причиной полного отказа одной фары могут стать:
- перегоревшая лампа;
- неисправный светодиодный модуль;
- отказ блока розжига;
- повреждение блока управления;
- перегоревший предохранитель;
- окисление контактов;
- повреждение разъёма;
- обрыв провода;
- короткое замыкание;
- нарушение контакта массы;
- попадание влаги;
- механическое повреждение жгута;
- последствия предыдущего ремонта;
- неисправность электронного блока кузова.
В случае с данным Range Rover сама фара не являлась основной причиной. Неисправность была обнаружена в электрической проводке.
Почему нельзя сразу менять фару
Фара Land Rover Range Rover III — дорогостоящий узел.
Если она перестала работать, замена оптики без диагностики может привести к ненужным расходам. Даже новая фара не включится, если на неё не поступает питание или управляющий сигнал.
Перед принятием решения о замене необходимо проверить:
- напряжение на разъёме;
- контакт массы;
- состояние проводов;
- исправность предохранителей;
- наличие управляющего сигнала;
- работу электронных блоков;
- целостность разъёмов.
Только после этого можно достоверно определить, требуется ли ремонт электрической цепи или замена компонентов самой фары.
Компьютерная диагностика
Первым этапом специалисты подключили автомобиль к диагностическому оборудованию.
Проверка позволила:
- считать ошибки электронных блоков;
- определить проблемную электрическую цепь;
- проверить связь с блоками управления;
- оценить команды на включение освещения;
- выявить возможный обрыв или короткое замыкание;
- проверить состояние других систем автомобиля.
Код неисправности помогает определить направление поиска, но не всегда указывает на конкретную повреждённую деталь.
Например, ошибка по фаре может быть вызвана как её внутренней неисправностью, так и отсутствием питания из-за повреждённого провода.
Поэтому после компьютерной диагностики обязательно выполняются электрические измерения.
Проверка предохранителей
Предохранители защищают электрическую систему автомобиля от перегрузки и короткого замыкания.
При отказе одной фары проверяется:
- соответствующий предохранитель;
- его номинал;
- состояние посадочного места;
- наличие питания до и после предохранителя;
- признаки перегрева;
- возможная причина перегорания.
Если предохранитель перегорел, недостаточно просто установить новый.
Необходимо убедиться, что в цепи нет короткого замыкания. В противном случае новый элемент также быстро выйдет из строя.
Устанавливать предохранитель большего номинала запрещено. Это может привести к перегреву проводки и повреждению электронных компонентов.
Проверка питания фары
Для работы фары требуется стабильное электрическое питание.
Специалисты проверили:
- наличие напряжения;
- его стабильность под нагрузкой;
- падение напряжения на соединениях;
- питание отдельных компонентов;
- поступление управляющей команды;
- состояние плюсовой цепи.
Важно проводить измерения не только при отключённой фаре.
Повреждённый или окисленный провод иногда показывает нормальное напряжение без нагрузки. Но после включения света напряжение резко снижается, и фара перестаёт работать.
Поэтому цепь проверяется в реальных условиях работы оборудования.
Проверка массы
Неисправность массового соединения может полностью отключить фару или вызвать нестабильную работу света.
Плохая масса проявляется следующим образом:
- фара не включается;
- свет мерцает;
- яркость периодически меняется;
- одновременно возникают ошибки нескольких функций;
- разъём нагревается;
- свет работает только при определённом положении провода.
Во время диагностики специалисты проверяют сопротивление соединения и падение напряжения под нагрузкой.
Простой визуальный осмотр массовой точки не всегда позволяет обнаружить неисправность. Контакт может выглядеть исправным, но иметь повышенное сопротивление из-за коррозии или ослабления крепления.
Проверка разъёма фары
Электрический разъём находится в зоне воздействия:
- влаги;
- дорожной грязи;
- реагентов;
- вибраций;
- перепадов температуры;
- тепла от компонентов оптики.
Со временем возможны:
- окисление контактов;
- ослабление пинов;
- деформация разъёма;
- повреждение фиксатора;
- перегрев пластика;
- нарушение герметичности;
- обрыв провода возле входа в разъём.
Особенно часто провод повреждается именно рядом с разъёмом, поскольку в этой зоне он подвергается постоянным изгибам и вибрации.
Как проверяется проводка
После исключения основных компонентов специалисты приступили к последовательной проверке электрического жгута.
Диагностика включала:
- проверку целостности проводов;
- измерение сопротивления;
- поиск обрыва;
- проверку замыкания на массу;
- проверку замыкания между соседними цепями;
- осмотр участков возможного перетирания;
- проверку соединений;
- тестирование цепи под нагрузкой.
Особое внимание уделяется участкам:
- возле корпуса фары;
- за передним бампером;
- рядом с подкрылком;
- возле креплений жгута;
- в местах контакта с металлическими деталями;
- возле блоков предохранителей;
- на ранее ремонтировавшихся элементах кузова.
В результате был обнаружен повреждённый участок проводки, из-за которого фара не получала необходимое питание.
Почему повреждается проводка передней фары
К основным причинам относятся:
- естественное старение изоляции;
- постоянные вибрации;
- перетирание жгута;
- натяжение проводов;
- неаккуратный кузовной ремонт;
- неправильная установка бампера или фары;
- повреждение после ДТП;
- попадание влаги;
- воздействие дорожных реагентов;
- перегрев контактов;
- нештатное подключение дополнительного оборудования;
- повреждение грызунами.
Иногда провод внешне выглядит целым, но токопроводящая жила внутри уже частично или полностью разрушена.
Такие неисправности особенно сложно обнаружить без измерений и проверки цепи под нагрузкой.
Влияние предыдущего ремонта
Если передняя часть автомобиля ранее разбиралась, проводка могла быть:
- неправильно уложена;
- пережата креплением;
- натянута;
- повреждена при установке фары;
- зажата между кузовными элементами;
- не закреплена штатными фиксаторами;
- восстановлена некачественным соединением.
Через некоторое время такой участок может окончательно разрушиться из-за вибрации и температурных перепадов.
Поэтому при диагностике важно учитывать историю кузовного ремонта и установки дополнительного оборудования.
Почему обычной скрутки недостаточно
При ремонте автомобильной проводки необходимо создать надёжное и долговечное соединение.
Обычная скрутка без правильной фиксации и изоляции может привести к:
- повышенному сопротивлению;
- нагреву;
- окислению;
- повторному обрыву;
- попаданию влаги;
- короткому замыканию;
- нестабильной работе оборудования.
Соединение должно соответствовать сечению провода, выдерживать электрическую нагрузку, вибрацию и температурные изменения.
После ремонта участок обязательно герметизируется и закрепляется таким образом, чтобы исключить его повторное перетирание.
Восстановление повреждённого участка
После обнаружения неисправности специалисты восстановили электрическую цепь.
Работы включали:
- удаление повреждённого участка;
- подготовку целых частей провода;
- восстановление проводника соответствующего сечения;
- создание надёжного электрического соединения;
- изоляцию;
- герметизацию;
- защиту от влаги;
- правильную укладку жгута;
- фиксацию проводки штатным способом.
После восстановления цепь повторно проверили мультиметром и под рабочей нагрузкой.
Такой подход позволяет убедиться, что соединение не только проводит напряжение, но и выдерживает фактическое потребление фары.
Почему важно использовать провод правильного сечения
Каждая электрическая цепь рассчитана на определённую нагрузку.
Слишком тонкий провод может:
- перегреваться;
- создавать падение напряжения;
- ограничивать ток;
- повреждать изоляцию;
- стать причиной повторной неисправности.
Слишком толстый провод также не всегда правильно размещается в штатном жгуте и разъёме.
Поэтому при восстановлении необходимо использовать проводник с подходящим сечением, типом изоляции и температурной стойкостью.
Защита восстановленного соединения
Передняя часть автомобиля регулярно подвергается воздействию воды, грязи и реагентов.
Поэтому отремонтированный участок защищается от:
- влаги;
- коррозии;
- механического повреждения;
- трения;
- перегибов;
- высокой температуры.
После изоляции проводка укладывается в защитную оболочку и фиксируется так, чтобы не соприкасаться с острыми или подвижными деталями.
Если просто восстановить контакт, но оставить провод в зоне перетирания, неисправность быстро повторится.
Проверка самой фары
Несмотря на обнаруженное повреждение проводки, специалисты также проверили состояние самой оптики.
Контролировались:
- лампа или световой модуль;
- блок розжига;
- электронный драйвер;
- внутренние соединения;
- разъём;
- корпус;
- герметичность;
- наличие конденсата;
- состояние креплений.
Это необходимо, поскольку повреждение электрической цепи иногда возникает одновременно с неисправностью компонентов фары.
После подачи штатного питания оптика должна включаться стабильно и не создавать чрезмерную нагрузку.
Проверка блока розжига
Если автомобиль оснащён ксеноновой оптикой, в системе используется блок розжига.
Он преобразует напряжение для запуска и работы газоразрядной лампы.
На его неисправность могут указывать:
- полное отсутствие света;
- периодическое отключение;
- мерцание;
- запуск со второй попытки;
- различие яркости фар;
- ошибки по светотехнике.
Однако блок розжига не следует менять без проверки питания и проводки.
Если напряжение до него не поступает, исправный новый блок также не сможет запустить лампу.
Проверка лампы
Перегоревшая лампа — одна из наиболее очевидных причин отсутствия света, но не единственная.
Во время диагностики можно:
- визуально оценить её состояние;
- проверить на другой исправной стороне;
- использовать заведомо исправный компонент;
- измерить поступающее питание;
- проверить блок розжига.
Перестановка компонентов между сторонами допускается только при соблюдении технологии и совместимости деталей.
В рассматриваемом случае источник света не был основной причиной — неисправность находилась в проводке.
Проверка после восстановления цепи

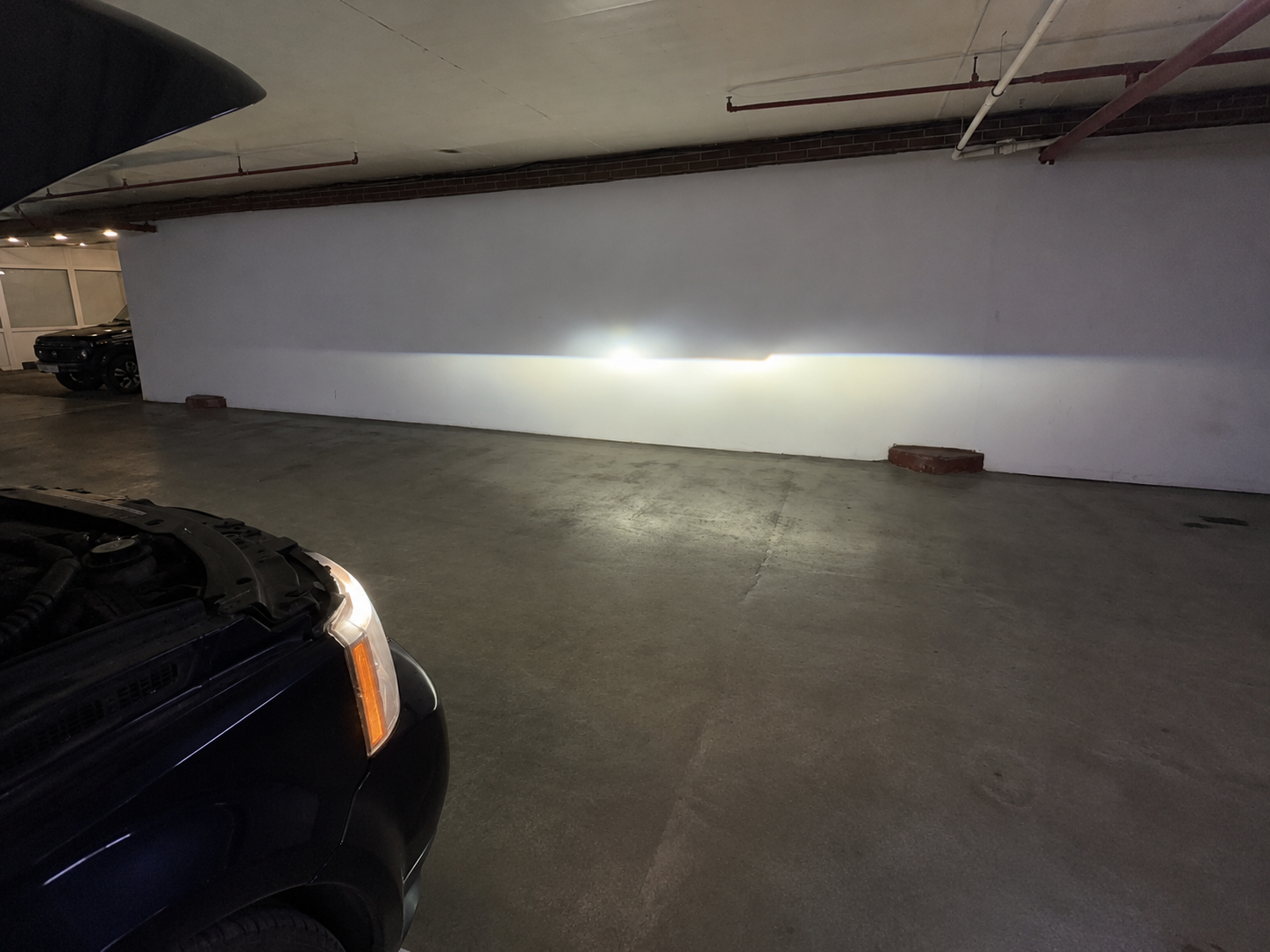

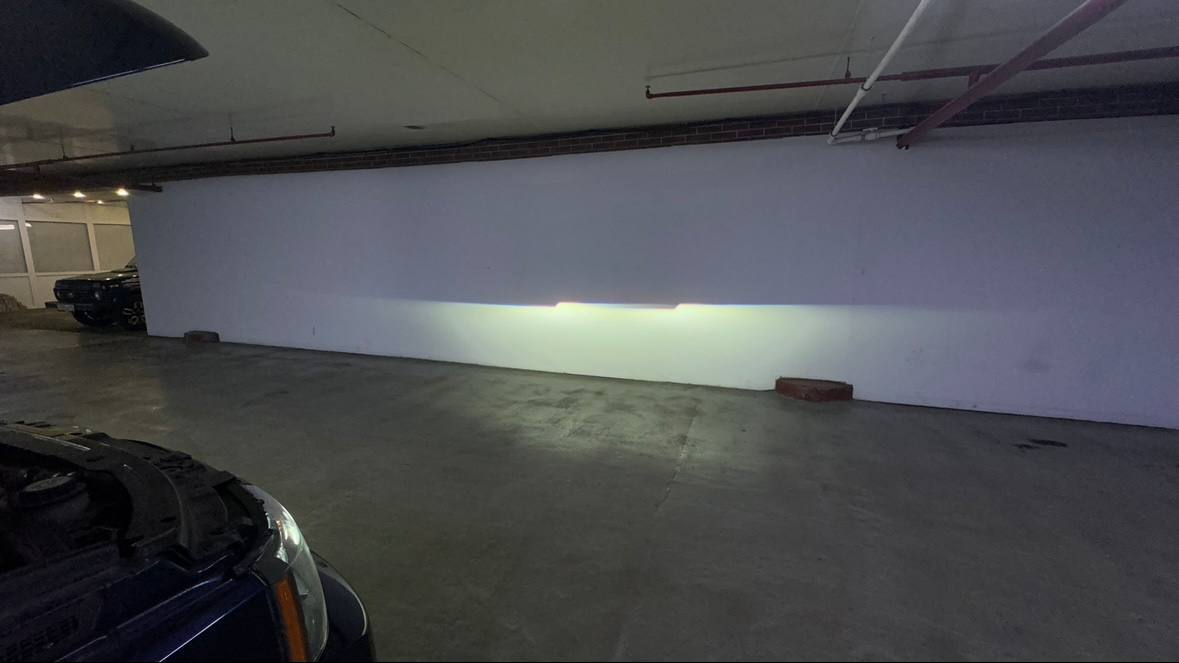

После ремонта специалисты проверили фару во всех доступных режимах.
Контролировались:
- ближний свет;
- дальний свет;
- габаритный огонь;
- указатель поворота;
- корректор;
- адаптивные функции;
- отсутствие мерцания;
- стабильность яркости;
- отсутствие ошибок;
- работа после повторного запуска двигателя.
Также был проверен восстановленный участок под нагрузкой.
Соединение не должно нагреваться, а напряжение на фаре должно соответствовать штатным значениям.
Почему неисправность могла проявляться периодически
До полного отказа повреждённая проводка может некоторое время сохранять частичный контакт.
Тогда фара:
- включается после удара по кузову;
- гаснет на неровной дороге;
- работает только в определённом положении;
- отключается после прогрева;
- начинает мерцать;
- снова включается после перезапуска двигателя.
Это происходит из-за движения повреждённой жилы или контакта внутри изоляции.
Периодическая работа не означает, что неисправность устранилась самостоятельно. Наоборот, это типичный признак начинающегося обрыва.
Может ли проблема повториться
При правильном восстановлении и устранении причины повреждения проводка должна работать стабильно.
Для предотвращения повторного отказа необходимо:
- надёжно закрепить жгут;
- исключить его натяжение;
- защитить место ремонта;
- устранить контакт с острыми краями;
- проверить герметичность разъёма;
- не допускать попадания влаги;
- использовать качественные материалы;
- проверить нагрузку со стороны фары.
Если причиной повреждения стал перегрев из-за неисправного компонента, необходимо заменить и этот компонент. Иначе восстановленный участок снова может выйти из строя.
Можно ли продолжать ездить с одной работающей фарой
Эксплуатация автомобиля с неработающей фарой небезопасна.
При этом:
- ухудшается освещение дороги;
- снижается заметность автомобиля;
- неправильно воспринимаются его габариты;
- повышается риск ДТП;
- увеличивается нагрузка на водителя;
- нарушается штатная работа светотехники.
Особенно опасно движение ночью, в дождь, снег или туман.
Кроме того, неисправность проводки может развиваться и привести к короткому замыканию или отказу других компонентов.
Как снизить риск повреждения проводки
Рекомендуется:
- проверять состояние разъёмов;
- устранять запотевание фар;
- следить за креплениями бампера и подкрылков;
- правильно укладывать жгуты после ремонта;
- не подключать дополнительное оборудование к штатным цепям без расчёта;
- использовать предохранители заводского номинала;
- проводить диагностику при мерцании света;
- не игнорировать ошибки на панели приборов;
- проверять проводку после ДТП и кузовных работ.
Чем раньше обнаружен повреждённый контакт, тем меньше риск перегрева и более серьёзного ремонта.
Часто задаваемые вопросы
Что произошло с Land Rover Range Rover III?
На автомобиле полностью перестала работать одна передняя фара.
В чём была причина неисправности?
Диагностика показала повреждение электрической проводки, из-за которого на фару не поступало необходимое питание.
Пришлось ли менять фару целиком?
Нет. После восстановления проводки фара снова заработала в штатном режиме.
Почему могла повредиться проводка?
Возможные причины — вибрация, перетирание, влага, предыдущий ремонт, неправильная укладка жгута или естественное старение.
Может ли из-за проводки не работать вся фара?
Да. При обрыве общей цепи питания или массы могут одновременно отключиться несколько функций оптики.
Как понять, что проблема не в лампе?
Необходимо проверить лампу, блок розжига, питание, массу, предохранители и управляющие сигналы.
Нужно ли сразу покупать новую фару?
Нет. Сначала требуется полноценная электрическая диагностика.
Почему напряжение есть, но фара не работает?
В цепи может быть высокое сопротивление. Без нагрузки прибор показывает напряжение, но при включении света оно падает.
Чем опасна обычная скрутка проводов?
Она может окислиться, нагреваться и стать причиной повторного отказа или короткого замыкания.
Можно ли установить предохранитель большего номинала?
Нет. Это создаёт риск перегрева и возгорания проводки.
Может ли фара гаснуть из-за плохой массы?
Да. Нарушение массового контакта часто приводит к полному отказу или мерцанию света.
Почему фара сначала работала периодически, а затем полностью погасла?
Частичный обрыв провода со временем мог перейти в полный разрыв электрической цепи.
Нужно ли проверять фару после ремонта проводки?
Да. Необходимо убедиться, что она исправна и не создаёт чрезмерную нагрузку на восстановленную цепь.
Как проверяют качество ремонта?
Фару тестируют во всех режимах, контролируют напряжение под нагрузкой, отсутствие нагрева и ошибок.
Где отремонтировать проводку фары Range Rover III в Москве?
Диагностику и ремонт проводки передней оптики Land Rover Range Rover III можно выполнить в техническом центре BGT.
Результат выполненных работ
Специалисты BGT провели комплексную диагностику передней светотехники Land Rover Range Rover III.
Были проверены:
- электронные блоки;
- предохранители;
- лампа;
- блок управления оптикой;
- питание;
- массовые соединения;
- разъём фары;
- электрическая проводка;
- управляющие сигналы.
В ходе диагностики был обнаружен повреждённый участок электрической цепи.
Специалисты восстановили проводку, надёжно изолировали и защитили соединение, правильно уложили жгут и проверили его работу под нагрузкой.
После ремонта фара была протестирована во всех предусмотренных режимах.
В результате:
- восстановлено питание фары;
- возвращена стабильная работа головного света;
- устранена причина полного отключения оптики;
- исключено падение напряжения в повреждённой цепи;
- проверена работа светового оборудования;
- удалены сохранённые ошибки;
- автомобиль подготовлен к безопасной дальнейшей эксплуатации.
Заключение
Если на Land Rover Range Rover III полностью погасла одна фара, причина не обязательно заключается в лампе или самой оптике.
В данном случае неисправность находилась в электрической проводке. Из-за повреждения цепи фара не получала необходимое питание.
Специалисты BGT последовательно проверили все компоненты системы, нашли повреждённый участок и восстановили штатную электрическую цепь.
Такая диагностика позволила избежать необоснованной замены дорогостоящей фары и вернуть автомобилю полностью исправное головное освещение.
