Mazda CX-5 восстановили переднюю и заднюю подвеску

Заменили задние подпружинные рычаги, сайлентблоки передних нижних рычагов и выставили правильную геометрию колёс

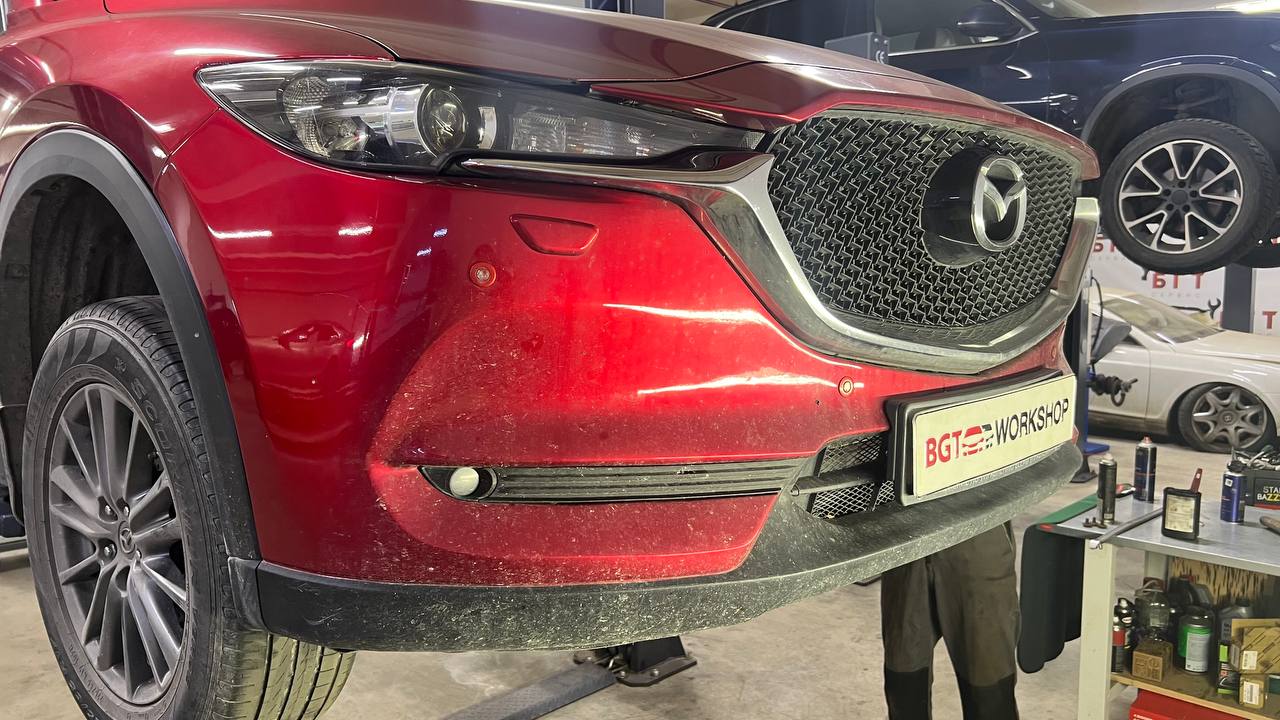

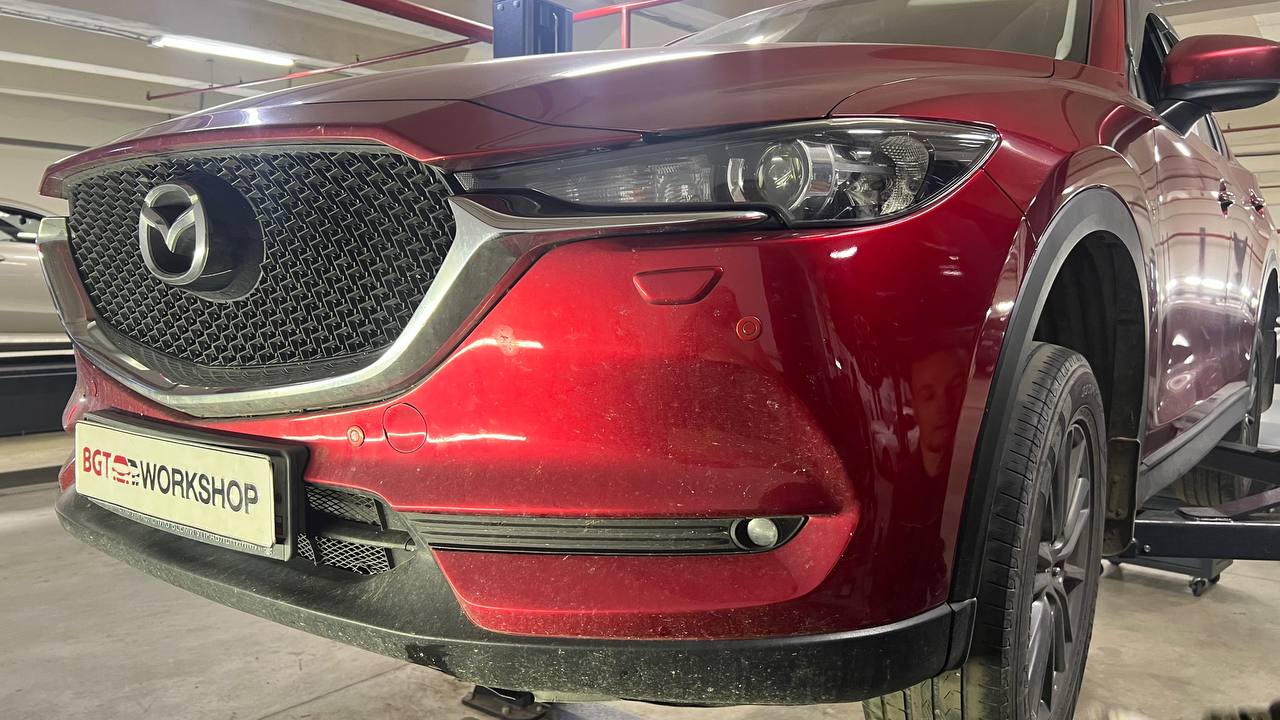

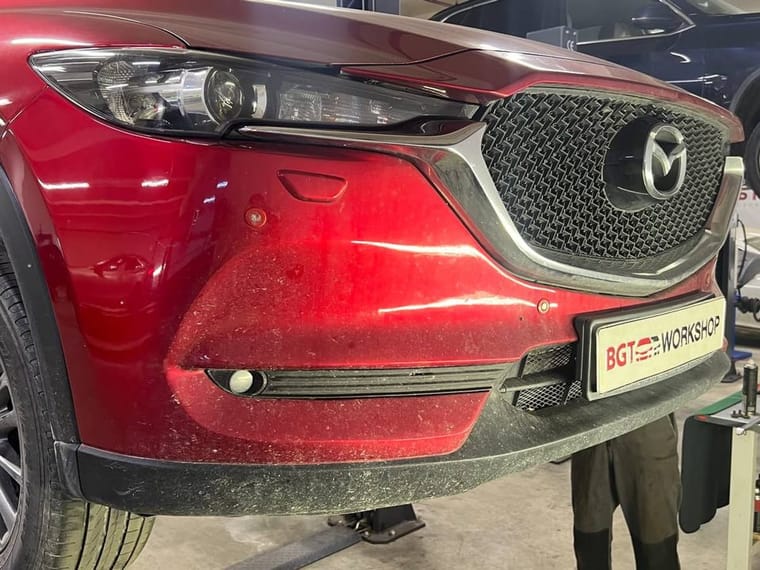

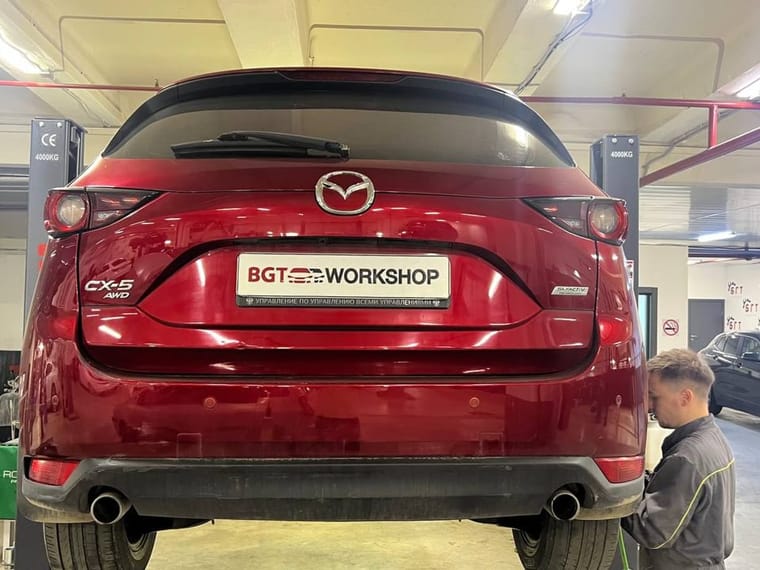

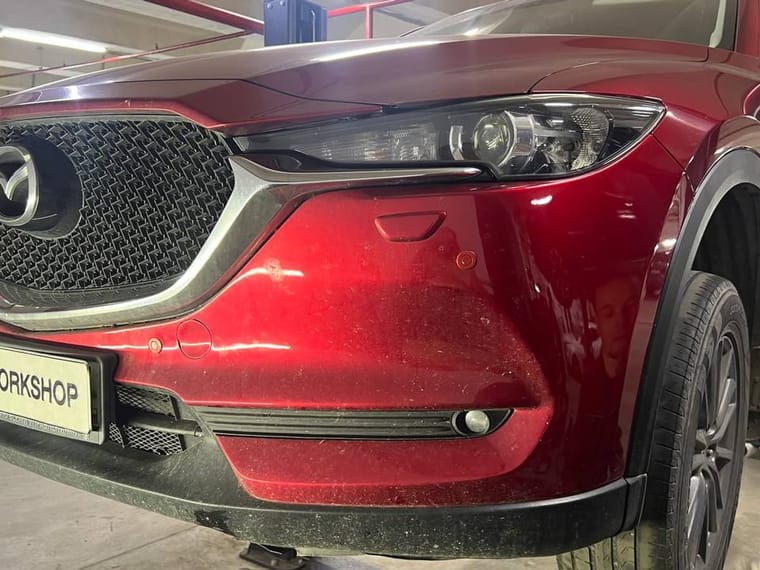

Mazda CX-5 (Мазда СХ-5) поступила в BGT WORKSHOP на комплексный ремонт ходовой части.

Во время диагностики специалисты выявили износ элементов передней и задней подвески. Автомобилю требовалась замена задних подпружинных рычагов, а также сайлентблоков передних нижних рычагов.

Эти детали непосредственно влияют на положение колёс, устойчивость автомобиля, точность рулевого управления и равномерность износа шин. После ремонта подвески обязательным завершающим этапом стала регулировка сход-развала.

В рамках проекта специалисты BGT WORKSHOP выполнили:

первичный осмотр автомобиля;
диагностику передней и задней подвески;
проверку рычагов и сайлентблоков;
оценку состояния пружин и амортизаторов;
проверку ступичных узлов;
демонтаж задних подпружинных рычагов;
установку новых задних рычагов;
демонтаж передних нижних рычагов;
замену изношенных сайлентблоков;
установку рычагов на автомобиль;
затяжку креплений в рабочем положении подвески;
измерение углов установки колёс;
регулировку сход-развала;
центровку рулевого колеса;
контрольную проверку автомобиля в движении.

В результате передняя и задняя подвеска снова правильно удерживают колёса, автомобиль стал стабильнее реагировать на управление, а геометрия ходовой части приведена к установленным параметрам.

Почему Mazda CX-5 потребовался ремонт подвески

Подвеска Mazda CX-5 постоянно воспринимает нагрузки от дорожных неровностей, разгонов, торможений и прохождения поворотов.

На ресурс деталей влияют:

состояние дорожного покрытия;
глубокие ямы;
лежачие полицейские;
удары о бордюры;
крупные колёса;
частая эксплуатация с пассажирами и багажом;
перепады температуры;
дорожные реагенты;
естественное старение резины;
стиль вождения.

Сайлентблоки постепенно теряют эластичность, а шарнирные соединения получают увеличенную подвижность. При этом неисправность не всегда сразу сопровождается громкими стуками.

Сначала водитель может заметить более размытые изменения:

автомобиль стал менее собранным;
ухудшилась курсовая устойчивость;
руль требует постоянных подруливаний;
задняя часть запаздывает при перестроении;
появились небольшие удары при проезде неровностей;
шины начали изнашиваться неравномерно;
изменилось положение рулевого колеса.

Комплексная диагностика позволила определить реальные причины и заменить именно изношенные элементы.

Диагностика подвески Mazda CX-5

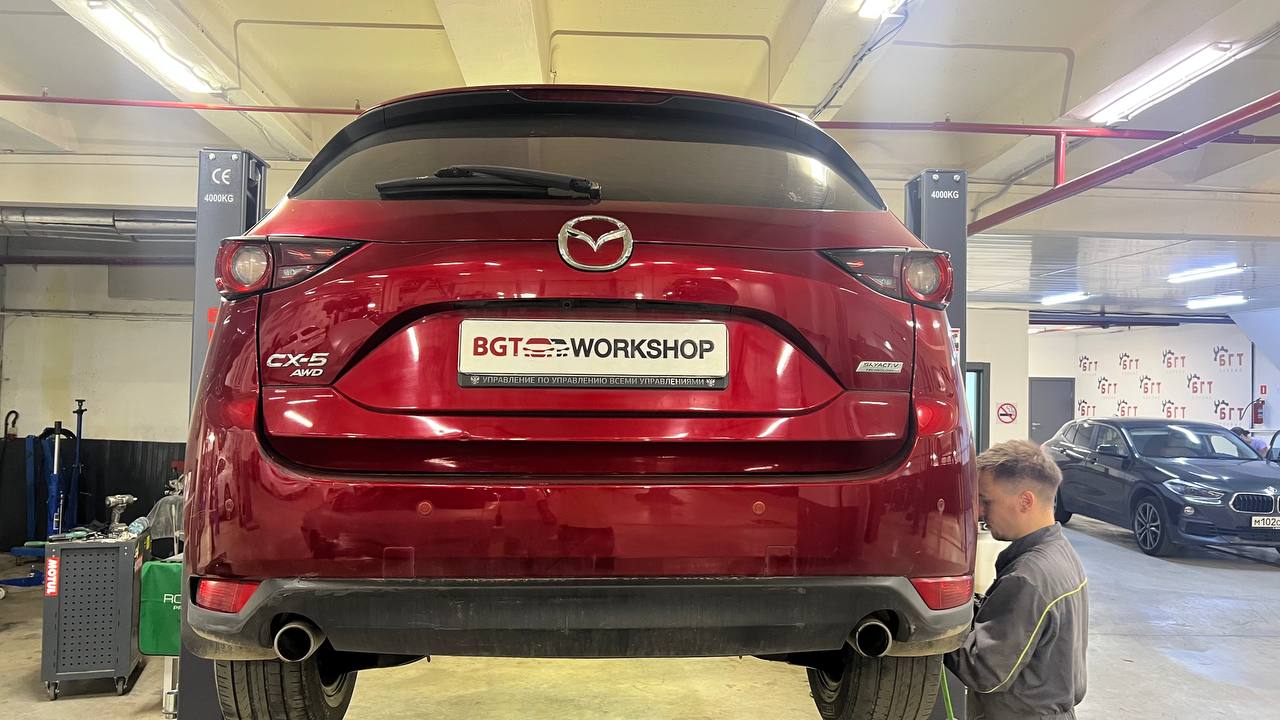

Перед началом ремонта автомобиль установили на подъёмник.

Специалисты проверили:

передние нижние рычаги;
передние сайлентблоки;
шаровые опоры;
рулевые тяги;
рулевые наконечники;
амортизаторы;
пружины;
стойки стабилизатора;
втулки стабилизатора;
задние подпружинные рычаги;
поперечные и продольные элементы задней подвески;
ступичные подшипники;
пыльники;
крепления подрамников;
состояние шин.

Диагностика выполняется не только визуально.

Рычаги проверяются под нагрузкой, поскольку повреждённый сайлентблок может выглядеть относительно целым, но иметь чрезмерную подвижность при смещении детали.

Что такое задний подпружинный рычаг

Подпружинный рычаг задней подвески является элементом, на который опирается пружина.

Он выполняет сразу несколько задач:

удерживает пружину;
соединяет ступичный узел с подрамником;
участвует в перемещении заднего колеса;
воспринимает вертикальные нагрузки;
помогает сохранять положение колеса;
влияет на геометрию задней подвески.

Через такой рычаг передаётся значительная часть массы автомобиля.

Он работает при каждом:

разгоне;
торможении;
повороте;
проезде неровности;
изменении загрузки;
ходе подвески.

Если сайлентблоки или сам рычаг изношены, положение заднего колеса начинает изменяться под нагрузкой.

Признаки неисправности задних подпружинных рычагов

На износ могут указывать:

стуки в задней подвеске;
скрипы;
нестабильность задней части;
раскачивание;
увод автомобиля;
ухудшение поведения в поворотах;
неравномерный износ задних шин;
изменение положения колеса в арке;
невозможность правильно отрегулировать геометрию;
посторонние звуки при загрузке автомобиля;
смещение задней оси при торможении.

Иногда неисправность обнаруживается только во время осмотра.

Резина сайлентблока может иметь трещины, отслоения или разрывы, но водитель ещё не слышит выраженных звуков.

Почему задний рычаг влияет на устойчивость

Задние колёса должны сохранять заданное положение относительно кузова.

Если подпружинный рычаг имеет избыточную подвижность, колесо может смещаться при:

разгоне;
торможении;
перестроении;
прохождении поворота;
попадании на неровность.

Водитель ощущает это как запаздывающую реакцию задней части или необходимость корректировать траекторию рулём.

На высокой скорости даже небольшой люфт способен заметно снизить стабильность автомобиля.

Проверка пружин и амортизаторов

Во время замены подпружинных рычагов дополнительно проверяются:

состояние пружин;
отсутствие трещин;
высота кузова;
резиновые опоры;
амортизаторы;
защитные пыльники;
отбойники;
крепления;
следы утечек.

Новый рычаг не устранит проблему, если пружина повреждена, а амортизатор перестал эффективно гасить колебания.

Поэтому подвеска оценивается как единая система.

Демонтаж задних подпружинных рычагов

Работа начинается с безопасного снятия нагрузки с пружины.

Пружина находится в сжатом состоянии и передаёт усилие на рычаг. Неправильный демонтаж может привести к резкому высвобождению энергии.

Поэтому специалисты:

устанавливают автомобиль на подъёмник;
фиксируют элементы подвески;
поддерживают рычаг;
контролируемо разгружают пружину;
откручивают крепления;
снимают старый элемент;
проверяют посадочные места;
осматривают крепёж.

При демонтаже важно не повредить:

тормозные шланги;
проводку датчика ABS;
ступичный узел;
соседние рычаги;
резиновые опоры пружины;
подрамник.

Почему крепёж задней подвески может закисать

Болты и втулки задней подвески постоянно подвергаются воздействию:

воды;
песка;
дорожной соли;
реагентов;
перепадов температуры;
коррозии.

Со временем крепёж может закиснуть внутри металлической втулки сайлентблока.

Это усложняет демонтаж и иногда требует:

дополнительной обработки;
нагрева;
применения специального инструмента;
аккуратного удаления крепежа;
замены болтов и гаек.

Использование чрезмерного усилия без контроля способно повредить подрамник или посадочные места.

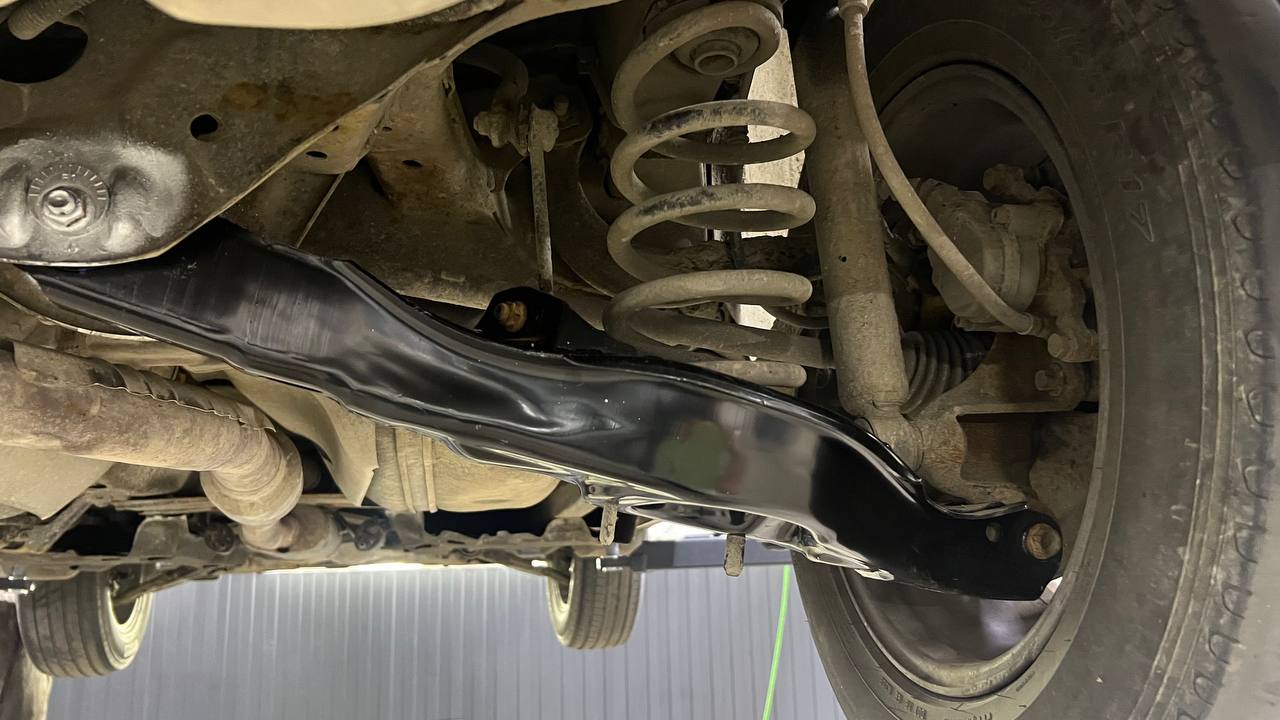

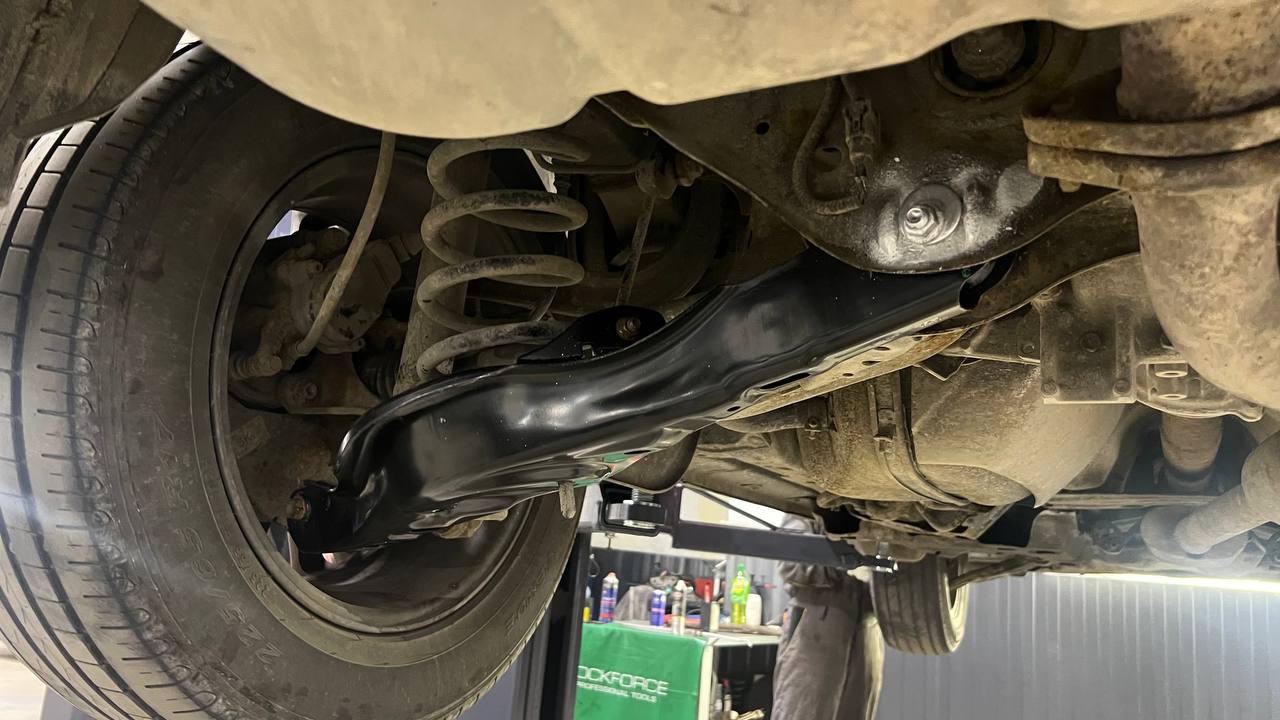

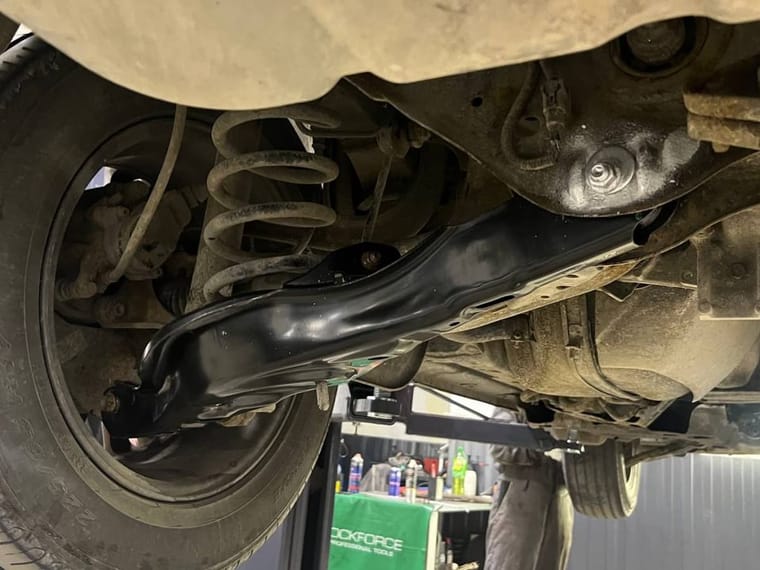

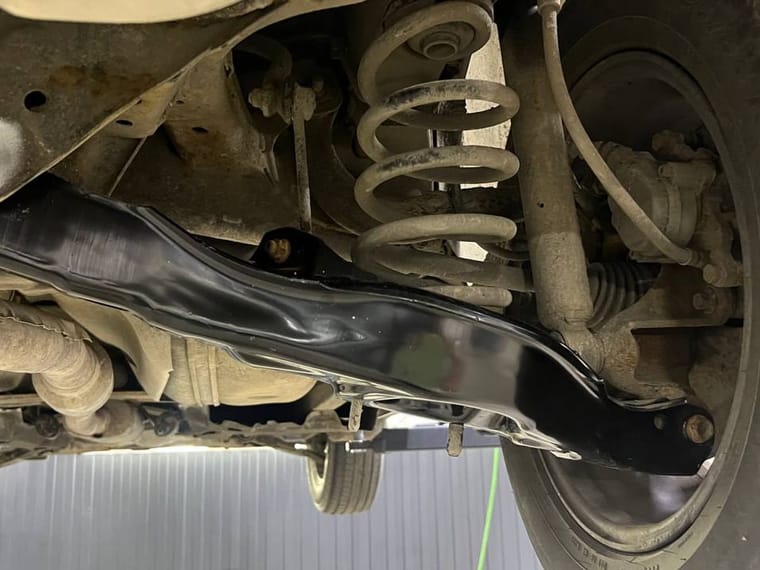

Установка новых задних рычагов

Перед монтажом новые детали сравниваются со снятыми.

Проверяются:

форма;
длина;
расположение отверстий;
посадочные зоны;
положение сайлентблоков;
опора пружины;
совместимость с автомобилем.

После этого рычаг устанавливается в штатное положение.

Специалисты контролируют:

правильную ориентацию;
положение пружины;
установку резиновых опор;
посадку крепежа;
отсутствие перекоса;
свободное перемещение подвески.

Окончательная затяжка соединений с резиновыми сайлентблоками выполняется только в рабочем положении подвески.

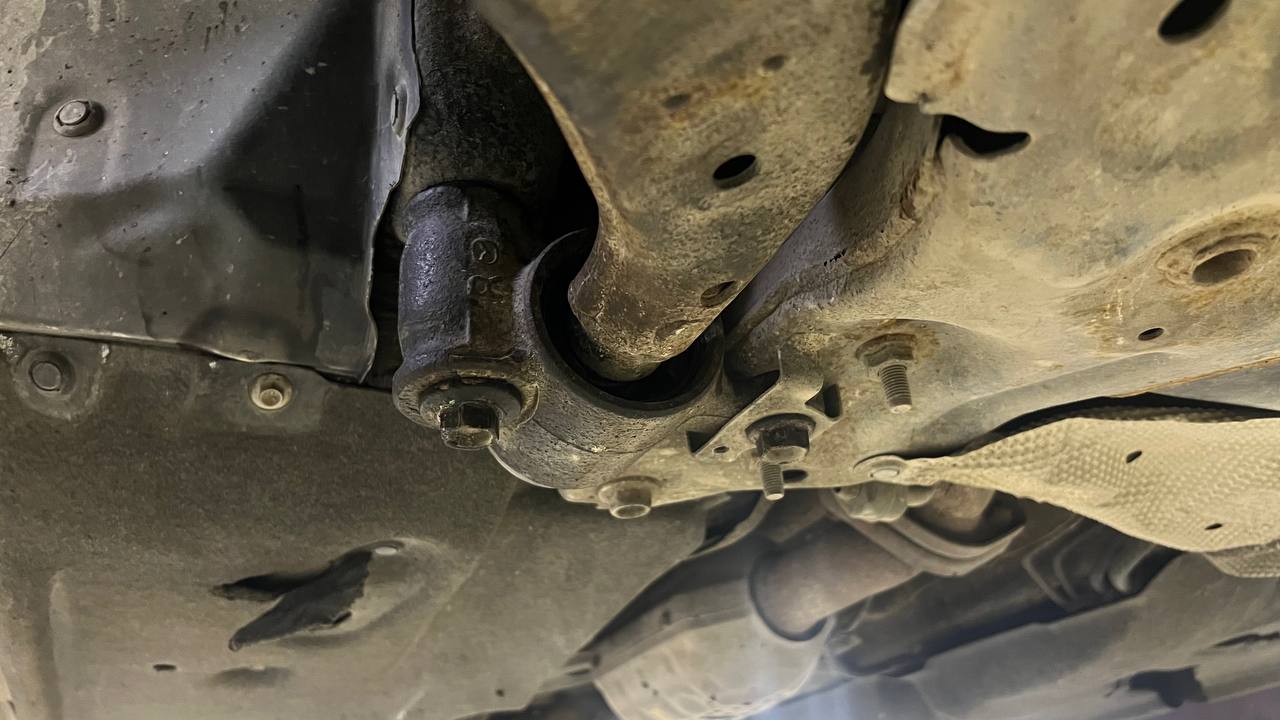

Для чего нужны передние нижние рычаги

Передние нижние рычаги соединяют подрамник с поворотными кулаками и удерживают передние колёса в заданном положении.

Они воспринимают нагрузки при:

торможении;
разгоне;
поворотах;
движении по неровностям;
ударах колеса;
изменении направления;
работе рулевого управления.

На рычагах устанавливаются сайлентблоки и шаровые соединения, позволяющие подвеске перемещаться в заданном диапазоне.

От их состояния зависят:

стабильность автомобиля;
точность рулевого управления;
положение колёс;
комфорт;
срок службы шин;
корректность сход-развала.

Что такое сайлентблок

Сайлентблок — это резинометаллический шарнир, состоящий из:

наружной металлической обоймы;
внутренней втулки;
эластичного резинового элемента.

Он позволяет рычагу перемещаться без использования обычного подшипника и одновременно гасит вибрации.

Резина работает на скручивание и деформацию, поэтому со временем постепенно изнашивается.

Почему изнашиваются сайлентблоки

На состояние резиновых шарниров влияют:

дорожные удары;
высокая нагрузка;
перепады температуры;
масло и технические жидкости;
дорожные реагенты;
старение резины;
неправильная затяжка;
постоянная эксплуатация по плохим дорогам;
повреждение соседних элементов подвески.

Со временем сайлентблок может:

потрескаться;
потерять эластичность;
отслоиться от обоймы;
деформироваться;
получить разрыв;
начать свободно перемещаться внутри посадочного места.

Признаки износа сайлентблоков передних рычагов

Водитель может заметить:

стуки в передней подвеске;
глухие удары при торможении;
неуверенную реакцию на руль;
увод автомобиля;
нестабильность на колее;
вибрации;
изменение положения колеса;
скрип;
неравномерный износ шин;
смещение рулевого колеса;
раскачивание при резком торможении.

Изношенный сайлентблок позволяет рычагу смещаться сильнее, чем предусмотрено конструкцией.

В результате переднее колесо меняет положение непосредственно во время движения.

Как повреждённый сайлентблок влияет на торможение

При нажатии на тормоз передняя подвеска воспринимает значительную продольную нагрузку.

Если сайлентблок изношен, рычаг смещается, а вместе с ним изменяется положение колеса.

Это может вызывать:

увод автомобиля;
рывок на руле;
нестабильность;
изменение углов установки;
неравномерную работу шин;
ухудшение курсовой устойчивости.

Поэтому состояние резинометаллических шарниров связано не только с комфортом, но и с безопасностью торможения.

Замена сайлентблоков или рычагов в сборе

В некоторых случаях передний нижний рычаг можно заменить полностью. В других рационально установить новые сайлентблоки в исправный оригинальный рычаг.

Решение зависит от состояния:

корпуса рычага;
посадочных мест;
шаровой опоры;
металла;
геометрии;
крепёжных отверстий.

Замена только сайлентблоков оправдана, если:

рычаг не деформирован;
металл не повреждён;
шарнир исправен;
посадочные места не разбиты;
доступна качественная ремонтная деталь.

Такой подход позволяет сохранить исправный оригинальный рычаг и восстановить его рабочие характеристики.

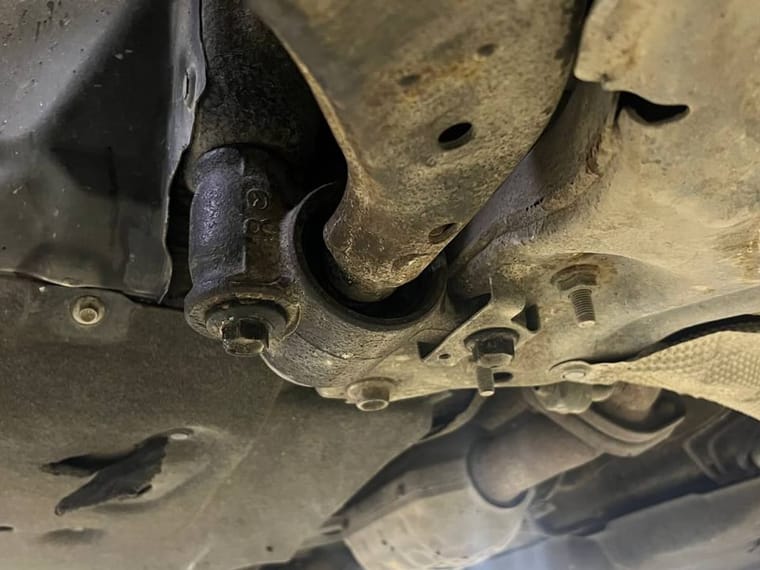

Демонтаж передних нижних рычагов

Для качественной замены сайлентблоков рычаги снимаются с автомобиля.

Работы включают:

демонтаж передних колёс;
очистку крепёжных соединений;
отсоединение шаровой части;
откручивание креплений к подрамнику;
снятие рычага;
проверку геометрии;
очистку детали;
подготовку к выпрессовке.

Во время демонтажа специалисты следят за состоянием:

тормозных шлангов;
датчиков ABS;
приводов;
пыльников;
поворотных кулаков;
креплений подрамника.

Выпрессовка старых сайлентблоков

Старые шарниры удаляются с помощью специального оборудования.

При выпрессовке важно:

правильно установить рычаг;
выбрать подходящую оправку;
не деформировать металл;
не повредить посадочную поверхность;
прилагать усилие в правильном направлении.

Попытка выбить сайлентблок молотком или использовать случайную оправку способна повредить рычаг.

После удаления посадочное место очищается и проверяется на наличие:

коррозии;
задиров;
деформации;
трещин;
увеличенного диаметра.

Запрессовка новых сайлентблоков

Новый сайлентблок должен быть установлен в строго определённом положении.

Некоторые элементы имеют:

метки;
прорези;
различную жёсткость по направлениям;
технологические выступы;
заданный угол установки.

Неправильная ориентация может изменить работу подвески и сократить ресурс детали.

Во время запрессовки контролируются:

направление;
глубина посадки;
положение меток;
отсутствие перекоса;
целостность резины;
состояние обоймы.

Давление прикладывается к той части детали, которая рассчитана на монтажное усилие.

Установка восстановленных рычагов

После запрессовки новых сайлентблоков рычаги устанавливаются на автомобиль.

Специалисты проверяют:

правильность положения;
посадку шарового соединения;
состояние крепежа;
отсутствие перекоса;
свободное движение;
расстояние до соседних деталей.

Крепления сначала устанавливаются предварительно.

Окончательная затяжка выполняется после того, как подвеска занимает нормальное рабочее положение.

Почему сайлентблоки затягивают под нагрузкой

Резиновая часть шарнира не вращается свободно вокруг втулки, а упруго скручивается.

Если затянуть крепление на полностью вывешенной подвеске, после опускания автомобиля резина окажется постоянно перекручена.

Это приведёт к:

чрезмерному внутреннему напряжению;
появлению трещин;
отслоению;
преждевременному разрушению;
сокращению ресурса;
неправильной работе подвески.

Поэтому рычаги затягиваются в положении, соответствующем нормальной высоте кузова.

Проверка шаровых опор

Во время ремонта передних рычагов специалисты дополнительно оценивают:

люфт шаровых опор;
состояние пыльников;
наличие коррозии;
плавность движения;
фиксацию пальца;
отсутствие посторонних звуков.

Повреждённый пыльник приводит к попаданию воды и песка внутрь шарнира.

После этого смазка загрязняется, а рабочие поверхности быстро изнашиваются.

Если шаровая опора неисправна, замена одних сайлентблоков не позволит полноценно восстановить подвеску.

Почему после ремонта требуется сход-развал

Передние и задние рычаги определяют положение колёс.

После их замены или демонтажа могут измениться:

схождение;
развал;
положение задней оси;
направление движения;
положение рулевого колеса.

Даже полностью исправные новые детали имеют небольшие производственные допуски.

Поэтому оценивать геометрию «на глаз» нельзя.

Без регулировки автомобиль может:

уводить в сторону;
неуверенно держать прямую;
быстрее изнашивать шины;
иметь неровное положение руля;
хуже реагировать на управление;
создавать повышенное сопротивление качению.

Что проверяют при сход-развале

Под общим названием «сход-развал» понимается измерение нескольких параметров:

схождения передних колёс;
схождения задних колёс;
развала;
продольного наклона оси поворота;
направления задней оси;
симметрии колёс;
положения рулевого колеса.

Не все параметры обязательно регулируются на каждой комплектации, но их измерение помогает оценить состояние подвески и геометрию кузова.

Что такое схождение

Схождение показывает взаимное направление колёс при взгляде сверху.

Если передние части колёс направлены друг к другу, используется положительное схождение. Если расходятся — отрицательное.

Неправильное схождение вызывает:

ускоренный износ протектора;
нестабильность;
ухудшение реакции на руль;
увеличение сопротивления качению;
смещение автомобиля с траектории.

Даже небольшое отклонение способно быстро повредить дорогой комплект шин.

Что такое развал

Развал характеризует наклон колеса относительно вертикали.

Чрезмерный наклон приводит к тому, что основная нагрузка приходится только на одну часть протектора.

Возможные последствия:

износ внутреннего края;
износ наружной части;
ухудшение сцепления;
нестабильность в поворотах;
снижение эффективности торможения.

Если угол не регулируется и значительно выходит за допуск, это может указывать на деформацию детали или нарушение геометрии кузова.

Почему измеряют все четыре колеса

Даже если ремонт выполнялся только спереди или сзади, стендовая проверка должна учитывать обе оси.

Задняя подвеска задаёт фактическое направление движения автомобиля.

Если задние колёса направлены неправильно, переднюю ось невозможно точно настроить относительно кузова.

Это может привести к:

неровному рулю;
движению автомобиля боком;
постоянному подруливанию;
неравномерному износу шин;
ухудшению устойчивости.

Поэтому качественная регулировка начинается с измерения полной геометрии автомобиля.

Подготовка к регулировке

Перед установкой Mazda CX-5 на стенд специалисты проверяют:

отсутствие люфтов;
давление в шинах;
размер колёс;
состояние протектора;
повреждения дисков;
высоту кузова;
состояние рулевого управления;
правильность установки новых деталей.

Сход-развал невозможно качественно выполнить при изношенных шарнирах или ненадёжно закреплённых рычагах.

Показания будут изменяться, а результат регулировки окажется временным.

Регулировка геометрии Mazda CX-5

Автомобиль устанавливается на специальный стенд.

На колёса закрепляются измерительные мишени или датчики.

Оборудование определяет:

фактическое схождение;
развал;
положение осей;
направление движения;
симметрию;
положение рулевого колеса.

Полученные значения сравниваются с заводскими параметрами Mazda.

После этого специалисты регулируют предусмотренные конструкцией углы и повторно выполняют измерение.

Центровка рулевого колеса

Перед настройкой руль устанавливается в точное центральное положение.

Это необходимо, чтобы после регулировки автомобиль двигался прямо при ровном рулевом колесе.

Если центровка выполнена неправильно, водитель может получить автомобиль, который не уводит, но руль остаётся повёрнутым.

Правильный результат включает:

ровное положение руля;
симметричное управление;
отсутствие увода;
корректный возврат после поворота;
стабильное движение по прямой.

Почему автомобиль может уводить даже при правильных углах

Не каждый увод связан со сход-развалом.

Причиной также могут быть:

разное давление в шинах;
неравномерный износ;
дефект покрышки;
повреждённый диск;
подклинивание тормозного суппорта;
неисправный амортизатор;
уклон дороги;
различная жёсткость шин;
деформация кузова.

Поэтому после регулировки проводится контрольная поездка.

Если симптом сохраняется, требуется дополнительная диагностика.

Контрольная поездка после ремонта

После завершения работ специалисты проверяют Mazda CX-5 в движении.

Оцениваются:

движение по прямой;
положение рулевого колеса;
реакция на управление;
отсутствие стуков;
поведение задней части;
устойчивость при торможении;
прохождение неровностей;
отсутствие вибраций;
возврат руля;
комфорт подвески.

Контрольная поездка позволяет оценить результат не только по данным стенда, но и в реальных дорожных условиях.

Как изменилось поведение Mazda CX-5

После ремонта автомобиль получил:

более точную реакцию на руль;
стабильное движение по прямой;
правильное положение задних колёс;
более собранную работу подвески;
уменьшение нежелательных смещений при торможении;
ровное положение рулевого колеса;
более прогнозируемое прохождение поворотов;
условия для равномерного износа шин;
отсутствие люфтов изношенных элементов.

Замена деталей и последующая регулировка позволили восстановить не только комфорт, но и исходную логику работы ходовой части.

Почему важно не откладывать замену рычагов

Продолжительная эксплуатация с изношенными шарнирами может привести к повреждению соседних узлов.

Возможные последствия:

ускоренный износ шин;
повреждение шаровых соединений;
увеличение нагрузки на амортизаторы;
износ ступичных подшипников;
ухудшение управляемости;
невозможность корректно выставить геометрию;
повреждение посадочных мест;
снижение безопасности.

Ранняя диагностика позволяет ограничиться плановой заменой деталей, не дожидаясь более серьёзного ремонта.

Как продлить ресурс подвески Mazda CX-5

Для сохранения новых компонентов рекомендуется:

снижать скорость перед неровностями;
не заезжать на бордюры на высокой скорости;
избегать сильного торможения непосредственно в яме;
контролировать давление в шинах;
следить за состоянием пыльников;
проверять подвеску при появлении стуков;
выполнять сход-развал после ремонта;
контролировать износ шин;
не перегружать автомобиль;
проверять ходовую часть после сильных ударов.

Регулярный осмотр помогает обнаружить повреждение на ранней стадии.

Часто задаваемые вопросы

Что сделали с Mazda CX-5?

Заменили задние подпружинные рычаги, сайлентблоки передних нижних рычагов и выполнили регулировку сход-развала.

Что такое задний подпружинный рычаг?

Это элемент задней подвески, на который опирается пружина и который участвует в удержании колеса.

Какие признаки износа задних рычагов?

Стуки, нестабильность задней части, раскачивание и неравномерный износ шин.

Почему задняя часть автомобиля начинает плавать?

Причиной могут быть изношенные рычаги, сайлентблоки, амортизаторы, ступицы или неправильные углы установки колёс.

Что такое сайлентблок переднего рычага?

Это резинометаллический шарнир, который позволяет рычагу двигаться и гасит вибрации.

Как понять, что сайлентблок изношен?

Появляются трещины, люфт, стуки, увод автомобиля и нестабильность при торможении.

Можно ли заменить сайлентблок отдельно от рычага?

Да, если сам рычаг, посадочное место и шаровая опора находятся в исправном состоянии.

Почему важно правильно запрессовать сайлентблок?

Неправильное положение изменяет работу подвески и сокращает ресурс новой детали.

Почему рычаги затягивают под нагрузкой?

Чтобы резина сайлентблоков находилась в нейтральном положении при нормальной высоте автомобиля.

Обязательно ли делать сход-развал после замены рычагов?

Да. Ремонт передней и задней подвески влияет на положение колёс.

Можно ли сделать сход-развал при наличии люфтов?

Нет. Сначала необходимо устранить неисправности подвески.

Почему после ремонта может стоять криво руль?

Причиной может быть неправильная центровка, геометрия задней оси или ошибки регулировки.

Зачем измерять задние колёса при регулировке передней оси?

Задняя ось определяет фактическое направление движения автомобиля.

Как избежать быстрого износа шин?

Следить за подвеской, давлением, геометрией и своевременно выполнять регулировку.

Где отремонтировать подвеску Mazda CX-5 в Москве?

Замену рычагов, сайлентблоков и регулировку сход-развала Mazda CX-5 можно выполнить в BGT WORKSHOP.

Результат выполненных работ

Mazda CX-5 прошла комплексный ремонт передней и задней подвески.

Специалисты BGT WORKSHOP:

продиагностировали ходовую часть;
выявили износ задних подпружинных рычагов;
проверили состояние пружин и амортизаторов;
безопасно разгрузили заднюю подвеску;
демонтировали старые рычаги;
установили новые элементы;
проверили положение пружин;
сняли передние нижние рычаги;
выпрессовали изношенные сайлентблоки;
проверили посадочные места;
запрессовали новые детали в правильном положении;
установили рычаги;
затянули крепления при рабочей высоте подвески;
проверили шаровые соединения и сопряжённые детали;
измерили геометрию всех колёс;
отрегулировали предусмотренные углы;
выставили рулевое колесо;
провели контрольную поездку.

После завершения работ:

передние рычаги снова надёжно удерживают колёса;
устранена чрезмерная подвижность сайлентблоков;
восстановлена правильная работа задней подвески;
колёса получили корректное положение;
автомобиль увереннее держит прямую;
улучшилась реакция на руль;
задняя часть стала стабильнее в поворотах;
созданы условия для равномерного износа шин;
Mazda CX-5 подготовлена к дальнейшей эксплуатации.

Заключение

Изношенные рычаги и сайлентблоки постепенно ухудшают управляемость автомобиля, даже если сначала не сопровождаются выраженными стуками.

Для Mazda CX-5 (Мазда СХ-5) специалисты BGT WORKSHOP заменили задние подпружинные рычаги и восстановили передние нижние рычаги с помощью новых сайлентблоков.

После ремонта выполнили точную регулировку сход-развала, поскольку положение новых элементов напрямую влияет на геометрию колёс.

В результате подвеска снова работает собранно и предсказуемо, автомобиль увереннее сохраняет траекторию, а шины получают правильный контакт с дорожным покрытием.
