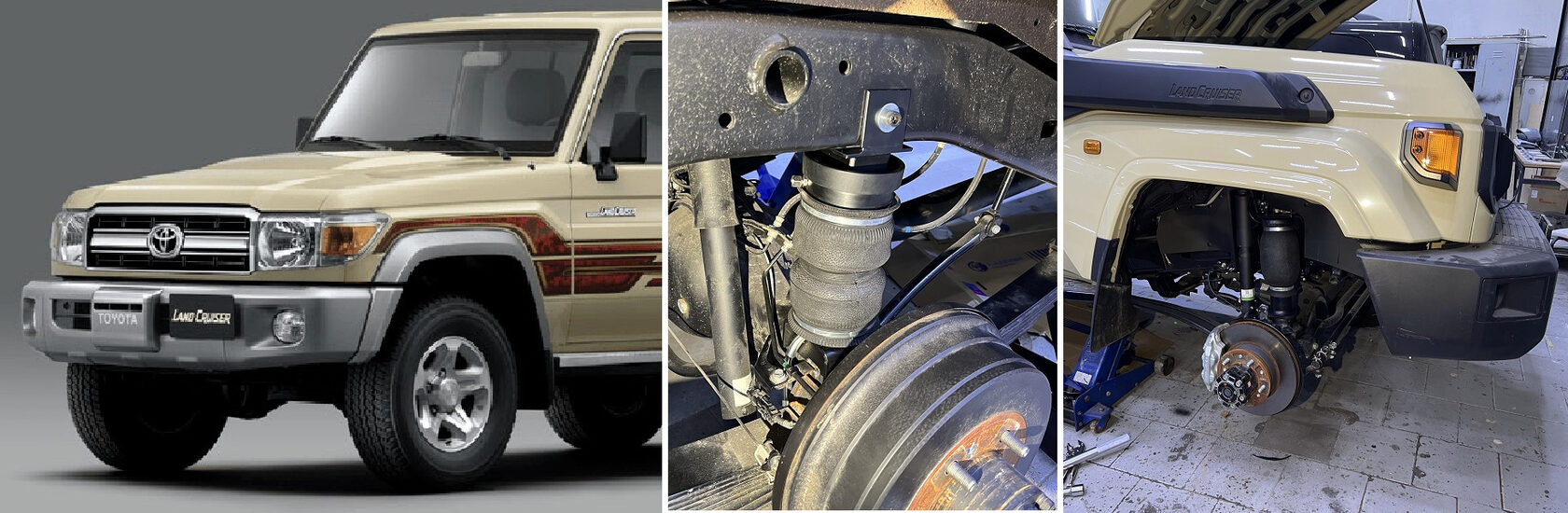

Установка пневмосистемы на 4 колеса Toyota Land Cruiser 70-й серии

В наш технический центр поступил Toyota Land Cruiser 70-й серии на установку пневмосистемы на все 4 колеса.

Работы актуальны для автомобилей семейства:

• Toyota Land Cruiser T70;
• Toyota Land Cruiser T72;
• Toyota Land Cruiser T73;
• Toyota Land Cruiser T75;
• Toyota Land Cruiser T76;
• Toyota Land Cruiser T78;
• Toyota Land Cruiser T79.

Toyota Land Cruiser 70 — это автомобиль, который часто используется в тяжёлых условиях: бездорожье, экспедиции, перевозка груза, силовой обвес, лебёдки, багажники, палатки, дополнительное оборудование и постоянная переменная нагрузка. Поэтому установка пневмосистемы на 4 колеса позволяет сделать подвеску более адаптивной, удобной и функциональной.

В рамках работ выполняем:

• диагностику штатной подвески;
• осмотр рамы и креплений;
• проверку рессор, пружин, амортизаторов и сайлентблоков;
• подбор пневмосистемы под конкретную модификацию;
• установку пневмоэлементов на переднюю ось;
• установку пневмоэлементов на заднюю ось;
• монтаж компрессора;
• установку ресивера;
• прокладку пневмолиний;
• подключение блока управления;
• установку манометров или электронного управления;
• настройку контуров;
• проверку герметичности;
• настройку рабочего давления;
• проверку под нагрузкой;
• финальную диагностику после установки.

Главная задача — получить систему, которая помогает автомобилю сохранять правильную посадку, компенсировать нагрузку и адаптироваться под разные условия эксплуатации.

Зачем Land Cruiser 70 пневмосистема на 4 колеса

Toyota Land Cruiser 70-й серии часто используют не как городской автомобиль, а как рабочий, экспедиционный или внедорожный инструмент.

На подвеску влияют:

• силовые бамперы;
• лебёдка;
• экспедиционный багажник;
• запасные колёса;
• палатка на крыше;
• дополнительный топливный бак;
• вода;
• инструменты;
• груз;
• пассажиры;
• кунг;
• оборудование;
• фаркоп;
• прицеп;
• защита днища;
• тяжёлые колёса;
• внедорожная эксплуатация.

Из-за этого автомобиль может проседать, менять посадку, становиться жёстким или нестабильным при разной загрузке. Пневмосистема помогает компенсировать эти изменения и настроить подвеску под текущую задачу.

Что даёт пневмосистема на все 4 колеса

Пневмосистема на 4 колеса позволяет:

• регулировать положение кузова;
• компенсировать нагрузку спереди и сзади;
• выравнивать автомобиль при неравномерной загрузке;
• улучшить комфорт;
• снизить просадку;
• уменьшить пробои подвески;
• адаптировать автомобиль под экспедиции;
• улучшить поведение с прицепом;
• настроить подвеску под груз;
• повысить стабильность на дороге;
• сделать автомобиль удобнее в путешествиях;
• сохранить правильную посадку после установки тяжёлого оборудования.

В отличие от простой пневмопомощи только на заднюю ось, система на 4 колеса позволяет работать со всем автомобилем целиком.

Чем пневмосистема на 4 колеса отличается от задней пневмоподвески

Задняя пневмоподвеска помогает в основном при загрузке багажника, кузова, кунга или прицепа.

Пневмосистема на 4 колеса работает шире.

Она позволяет:

• компенсировать вес переднего силового бампера;
• учитывать лебёдку;
• работать с передней и задней осью;
• выравнивать автомобиль по сторонам;
• точнее настраивать посадку;
• адаптировать подвеску под разные сценарии;
• лучше контролировать баланс кузова.

Для экспедиционного Land Cruiser это особенно важно, потому что нагрузка часто распределена неравномерно.

Для каких задач подходит такая система

Пневмосистема на 4 колеса подходит, если автомобиль используется для:

• экспедиций;
• бездорожья;
• охоты и рыбалки;
• дальних путешествий;
• перевозки груза;
• буксировки прицепа;
• работы в сложных условиях;
• установки силового обвеса;
• установки палатки на крышу;
• переоборудования под кемпер;
• установки кунга;
• перевозки инструментов;
• регулярной переменной загрузки.

Такая доработка особенно полезна, когда автомобиль постоянно меняет режим эксплуатации: сегодня едет пустым, завтра — с полным багажом, прицепом и оборудованием.

Особенности Toyota Land Cruiser 70-й серии

Land Cruiser 70 — это рамный автомобиль с большим запасом прочности, но каждая модификация может иметь свои особенности подвески.

У разных версий могут отличаться:

• база;
• кузов;
• масса;
• конструкция задней части;
• тип нагрузки;
• назначение автомобиля;
• наличие кунга;
• силовой обвес;
• схема подвески;
• крепления;
• место для компрессора и ресивера;
• доступ к раме;
• состояние подвески после эксплуатации.

Поэтому пневмосистема подбирается не универсально, а под конкретный автомобиль и задачи владельца.

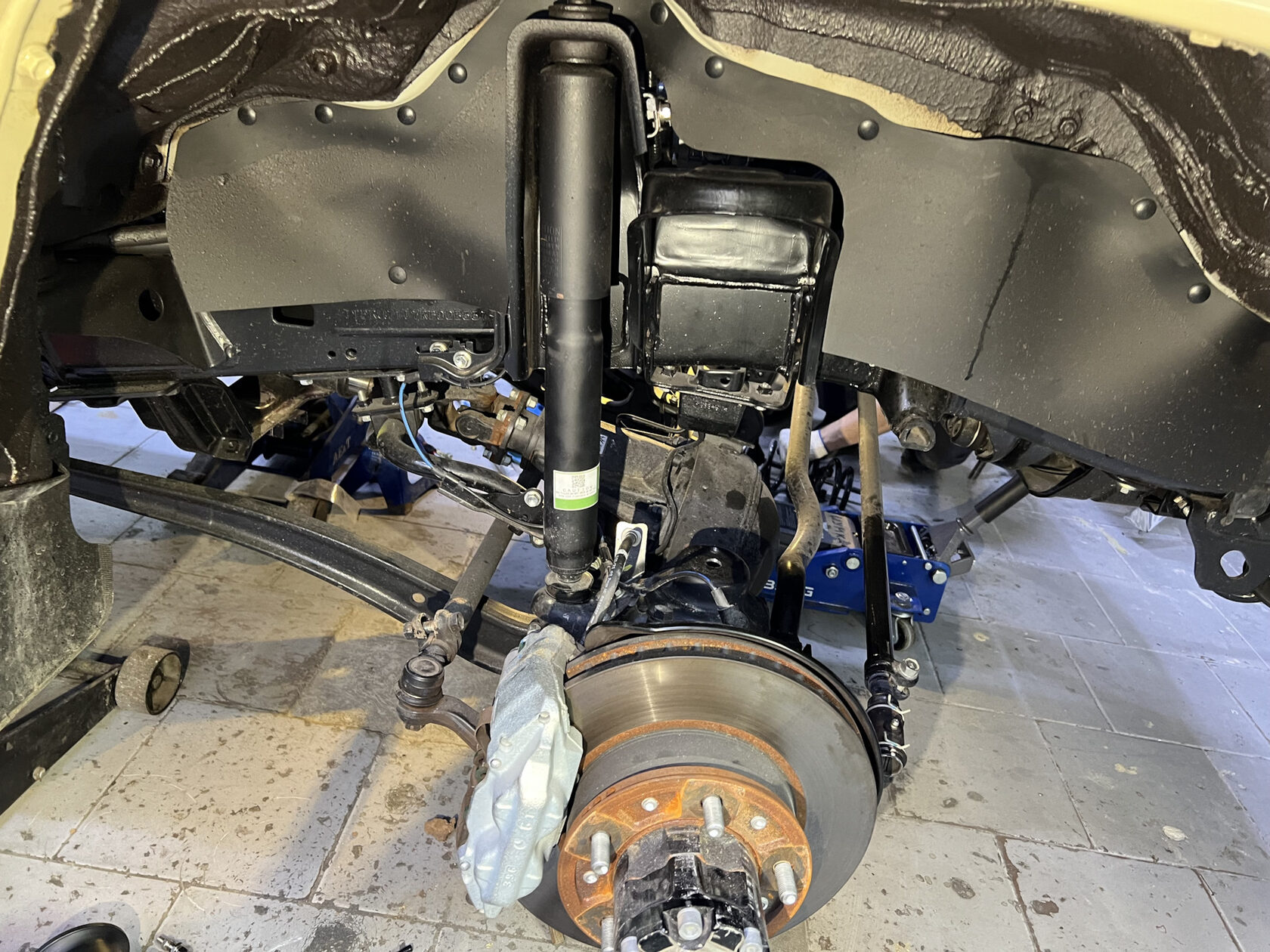

Диагностика перед установкой

Перед установкой пневмосистемы проводится диагностика ходовой части.

Проверяются:

• рама;
• крепления подвески;
• рессоры;
• пружины;
• амортизаторы;
• сайлентблоки;
• втулки;
• тяги;
• кронштейны;
• мосты;
• тормозные магистрали;
• топливные линии;
• выхлопная система;
• проводка;
• колёса и шины;
• текущая посадка кузова;
• наличие перекоса;
• следы перегруза;
• последствия внедорожной эксплуатации.

Пневмосистему нельзя устанавливать на неисправную подвеску. Если есть трещины, люфты, просевшие элементы или повреждённые крепления, сначала нужно устранить эти проблемы.

Почему нельзя ставить пневмосистему на неисправную подвеску

Пневмосистема не должна маскировать технические проблемы автомобиля.

Если уже есть:

• стуки;
• люфты;
• просевшие рессоры;
• слабые амортизаторы;
• повреждённые кронштейны;
• трещины рамы;
• неравномерная посадка кузова;
• увод автомобиля;
• неравномерный износ шин;
• пробои;
• следы перегруза,

сначала нужно восстановить базовую подвеску.

Иначе новая система будет работать неправильно, а ожидаемого результата не получится.

Что входит в пневмосистему

Комплектация зависит от выбранного решения.

В систему могут входить:

• передние пневмоэлементы;
• задние пневмоэлементы;
• кронштейны крепления;
• компрессор;
• ресивер;
• блок клапанов;
• пневмолинии;
• фитинги;
• датчики уровня;
• манометры;
• кнопки управления;
• электронный блок управления;
• проводка;
• предохранители;
• защитные элементы;
• крепёж.

Система подбирается под конструкцию конкретного Land Cruiser 70 и планируемые нагрузки.

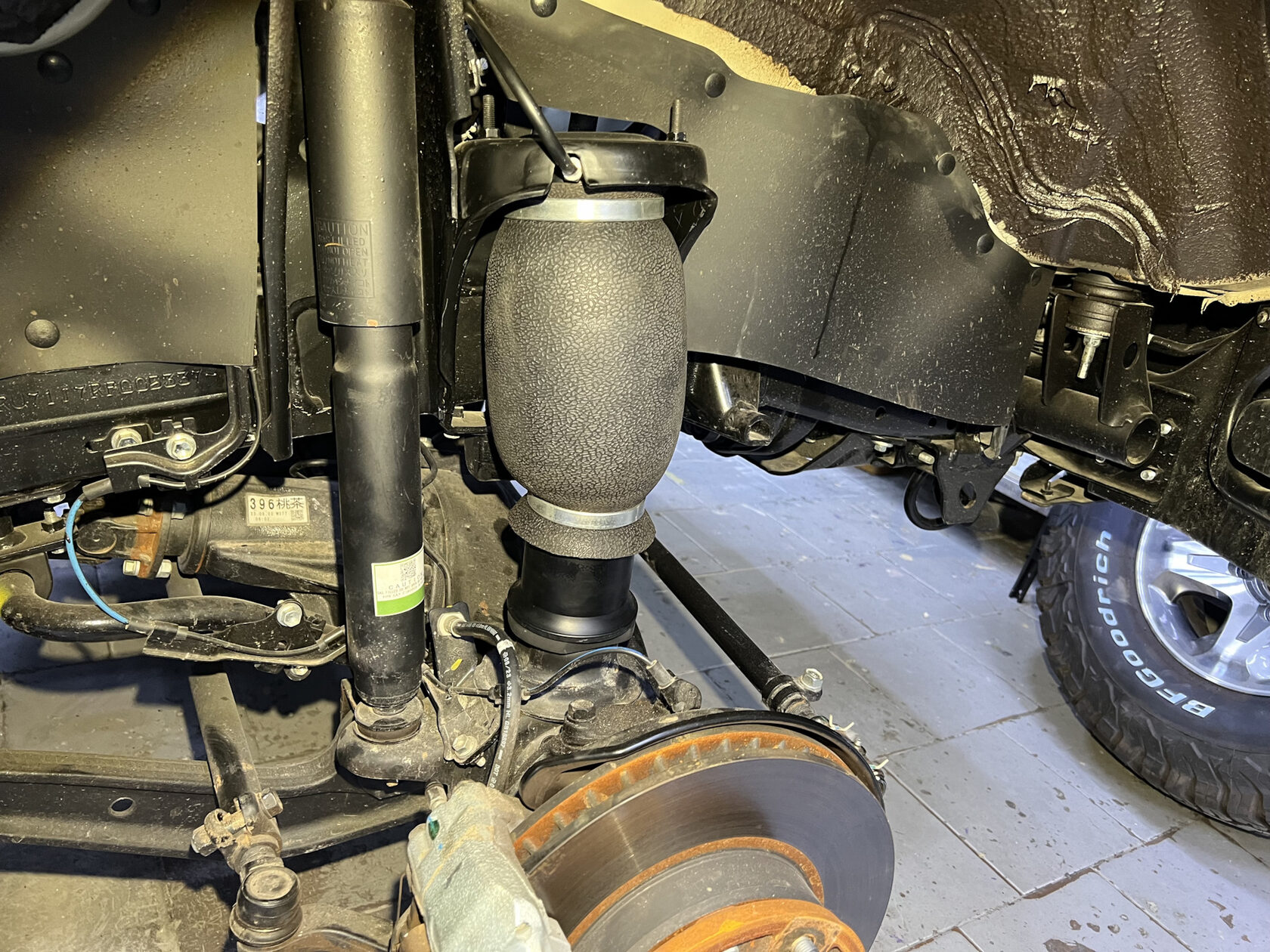

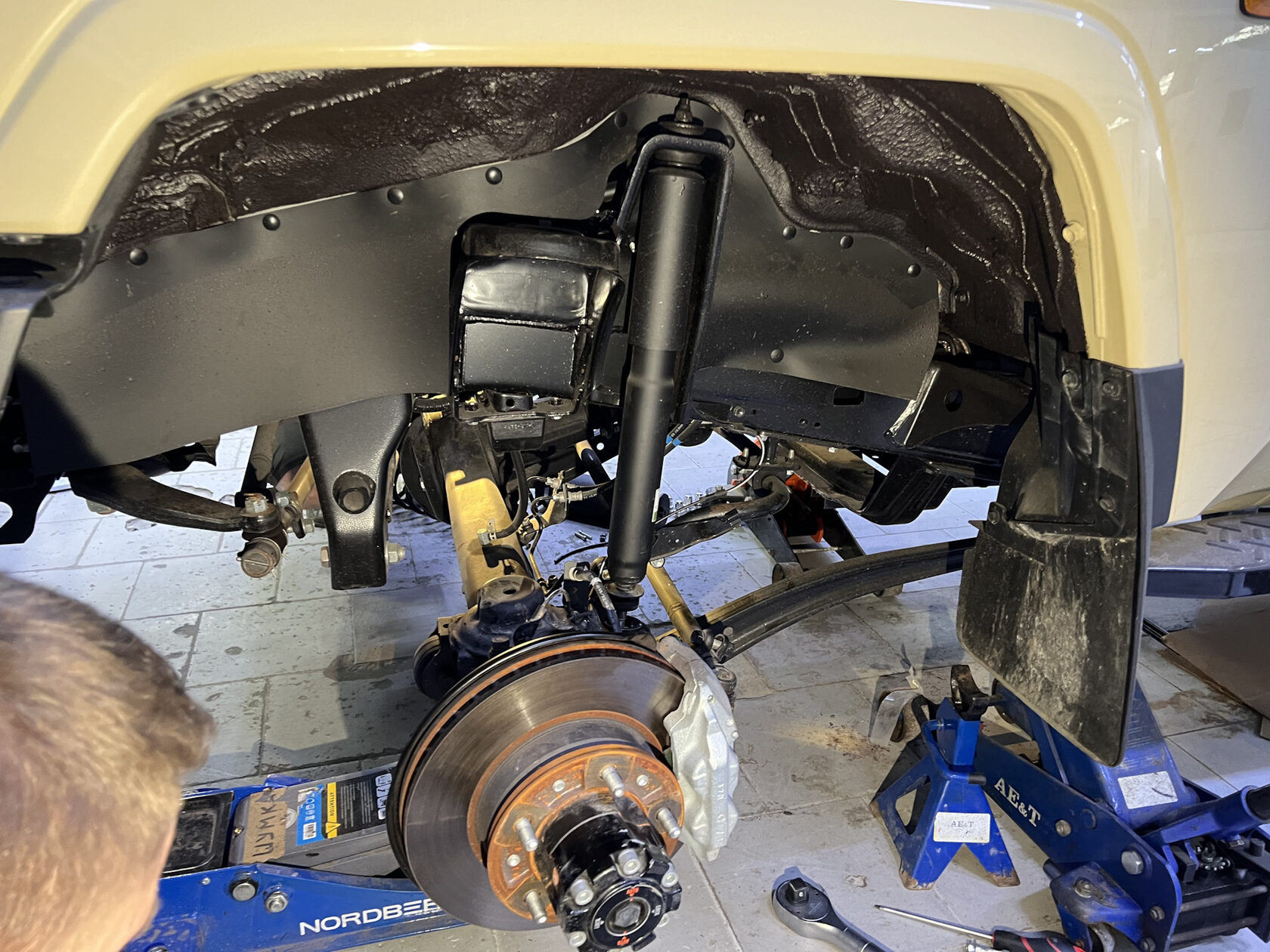

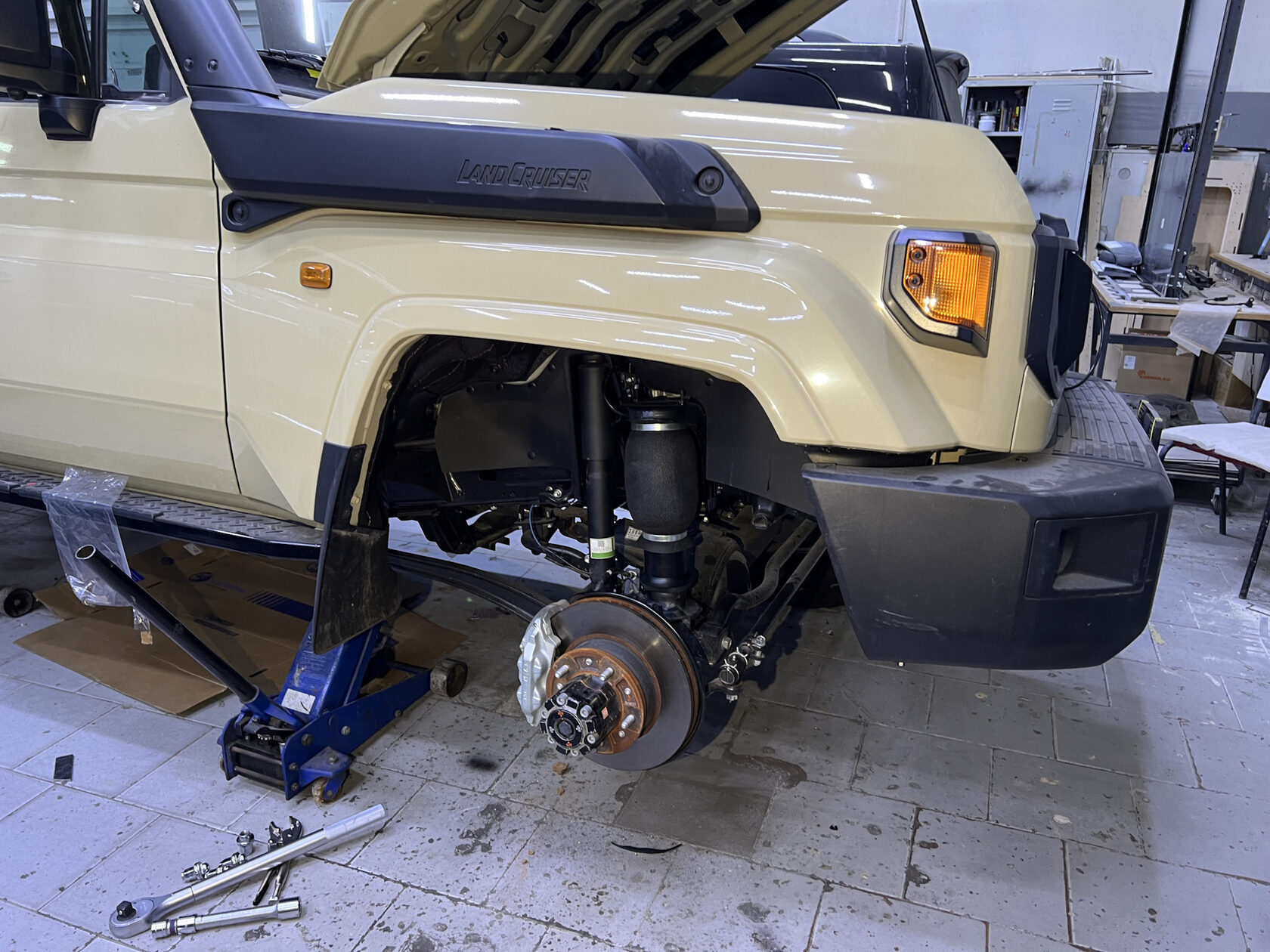

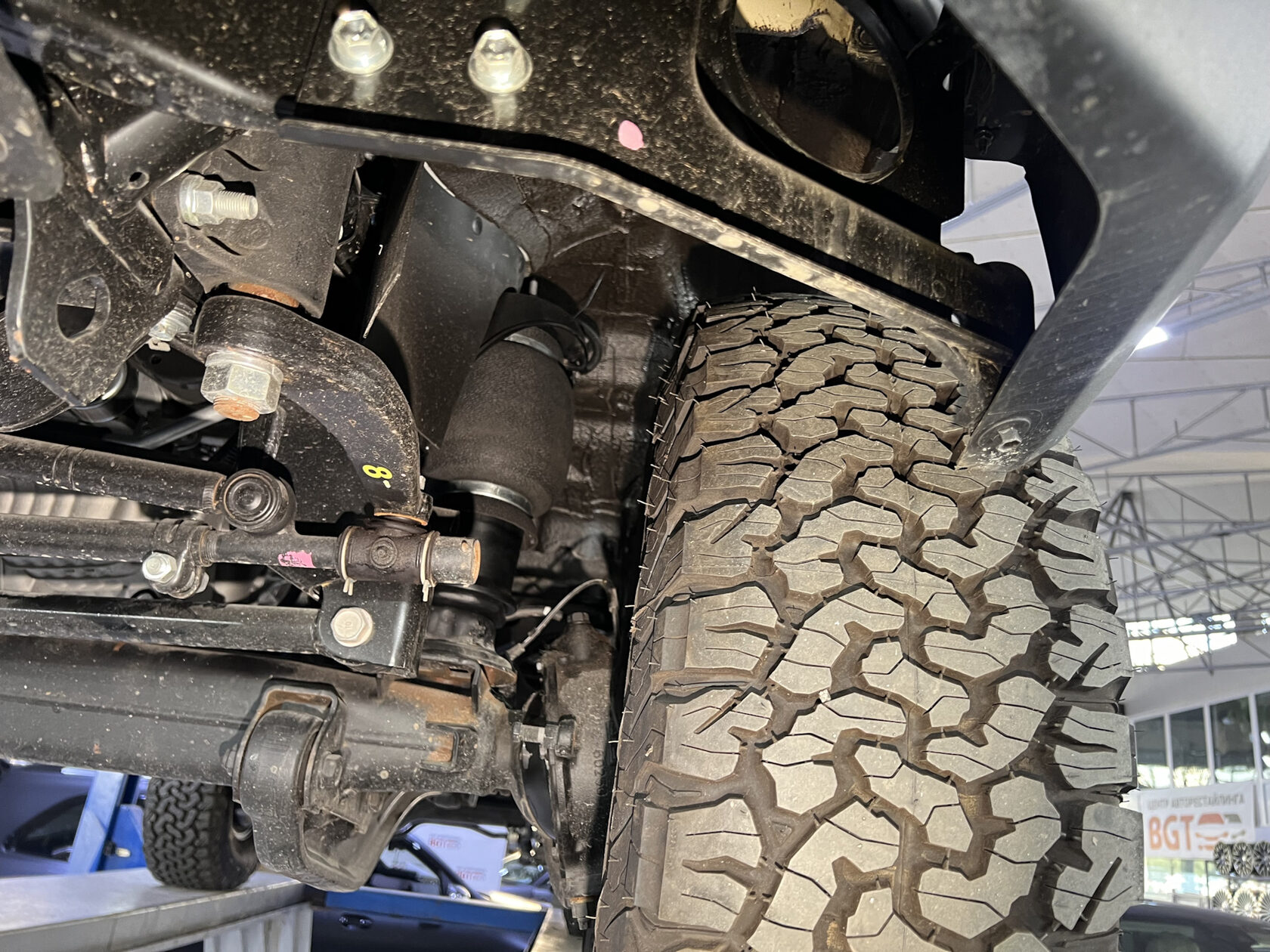

Пневмоэлементы на переднюю ось

Передняя ось Land Cruiser 70 может получать дополнительную нагрузку после установки:

• силового бампера;
• лебёдки;
• защиты;
• дополнительного света;
• усиленных креплений;
• тяжёлых колёс;
• экспедиционного оборудования.

Пневмоэлементы на передней оси помогают компенсировать этот вес и сохранить правильное положение автомобиля.

Важно правильно рассчитать размещение пневмоэлементов, чтобы они не мешали работе подвески, рулевым элементам, мосту, тормозным магистралям и другим узлам.

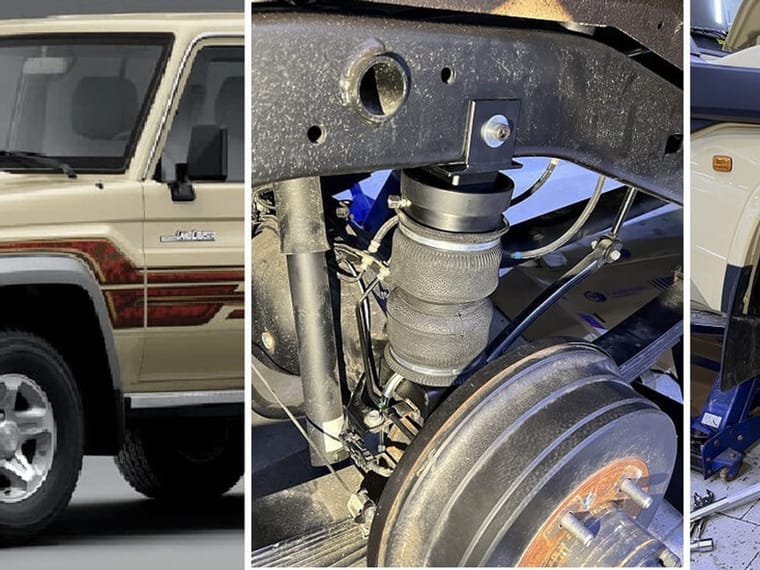

Пневмоэлементы на заднюю ось

Задняя ось чаще всего испытывает нагрузку от:

• груза;
• багажника;
• кунга;
• запасного колеса;
• прицепа;
• пассажиров;
• экспедиционного оборудования;
• воды;
• топлива;
• инструментов;
• кемперного оснащения.

Пневмоэлементы на задней оси помогают уменьшить просадку и выровнять автомобиль при загрузке.

Особенно это важно для версий, которые постоянно ездят с тяжёлым задним оборудованием.

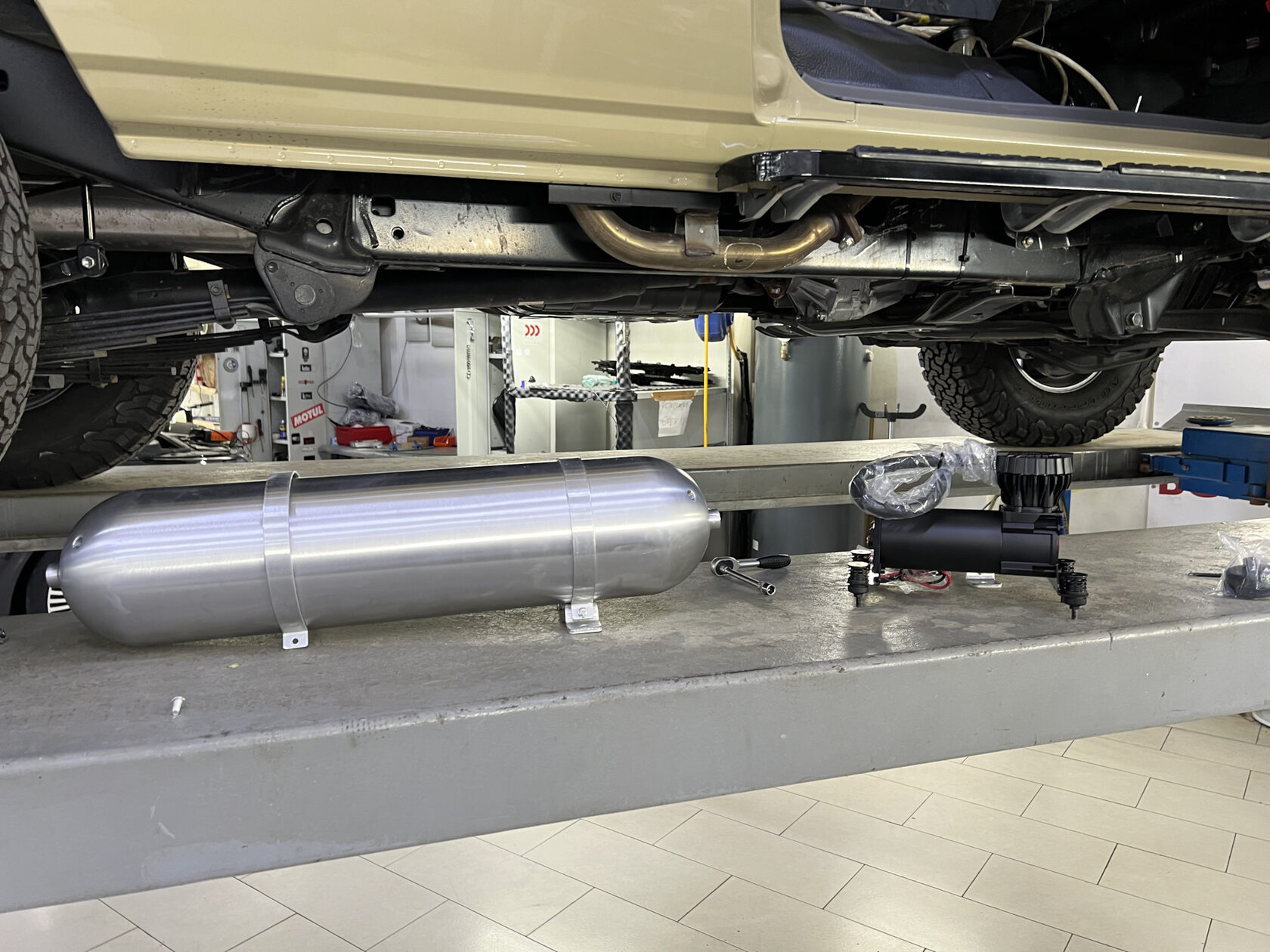

Компрессор

Компрессор создаёт давление в системе.

Он позволяет регулировать пневмосистему без внешнего источника воздуха.

При установке компрессора важно учитывать:

• защиту от воды;
• защиту от грязи;
• доступ для обслуживания;
• охлаждение;
• вибрации;
• качество проводки;
• расположение относительно рамы и кузова;
• удобство подключения;
• безопасность электрики.

Для внедорожного автомобиля компрессор должен быть установлен так, чтобы он не страдал от грязи, воды, ударов и перегрева.

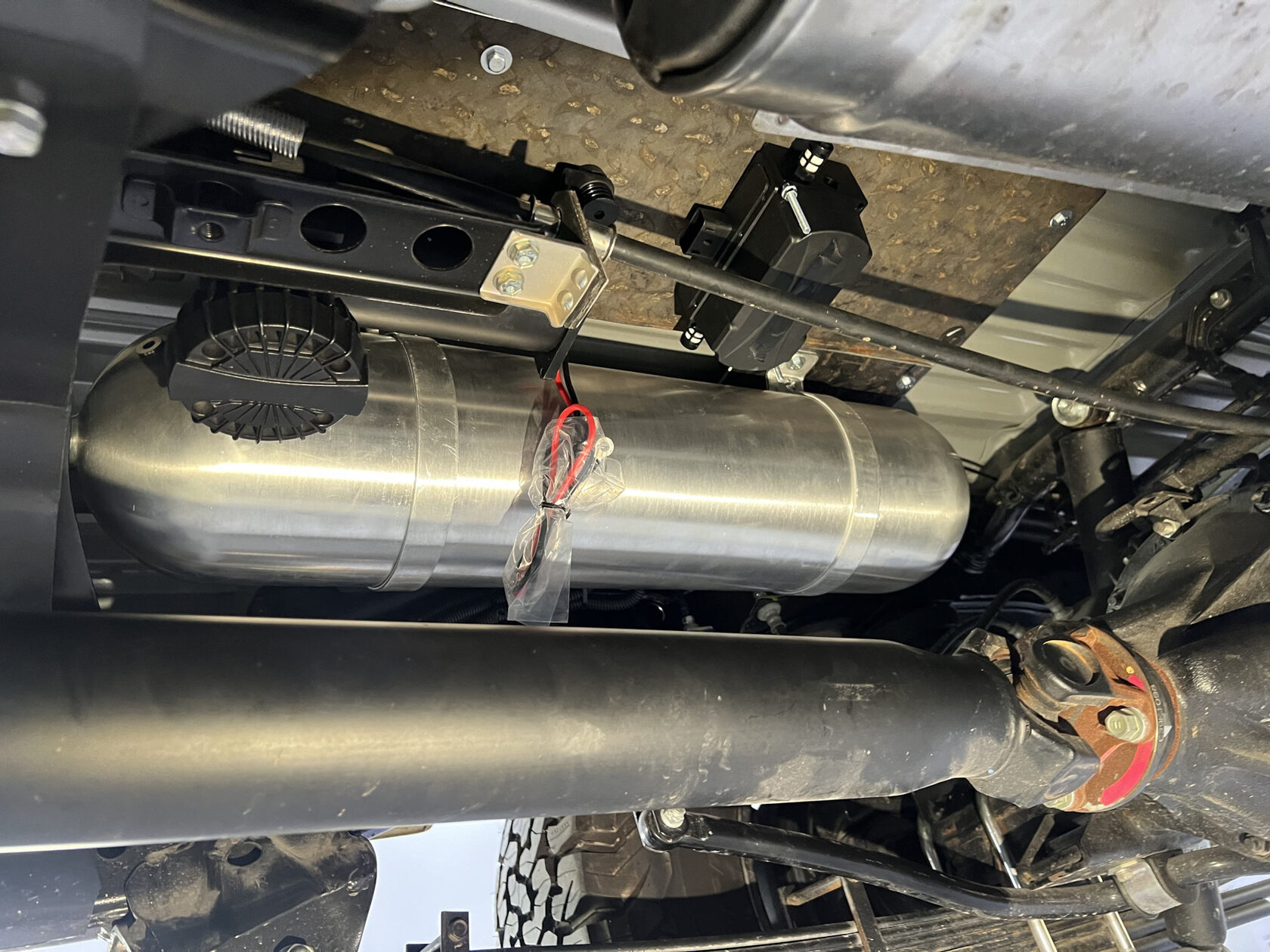

Ресивер

Ресивер хранит запас воздуха.

Он помогает:

• быстрее менять давление;
• снизить частоту включения компрессора;
• сделать управление удобнее;
• обеспечить запас воздуха;
• повысить стабильность работы системы.

Для экспедиционного автомобиля ресивер особенно полезен, потому что может использоваться не только для подвески, но и в составе более функциональной пневмосистемы — если это предусмотрено проектом.

Блок клапанов

Блок клапанов управляет распределением воздуха по контурам.

Он может отвечать за:

• переднюю ось;
• заднюю ось;
• левую сторону;
• правую сторону;
• отдельное колесо;
• сброс давления;
• подкачку;
• удержание заданного уровня.

Чем сложнее система, тем важнее корректная настройка клапанного блока и управления.

Количество контуров

Пневмосистема на 4 колеса может быть выполнена по-разному.

Двухконтурная система

Обычно позволяет отдельно управлять передней и задней осью.

Подходит для базовой компенсации нагрузки.

Преимущества:

• проще конструкция;
• меньше компонентов;
• удобная настройка;
• подходит для многих задач.

Четырёхконтурная система

Позволяет управлять каждым колесом или стороной отдельно — в зависимости от схемы.

Преимущества:

• точная настройка;
• возможность выравнивания перекоса;
• удобство при неравномерной загрузке;
• больше возможностей для экспедиционного автомобиля;
• лучший контроль положения кузова.

Выбор схемы зависит от задач, бюджета, конструкции автомобиля и требований владельца.

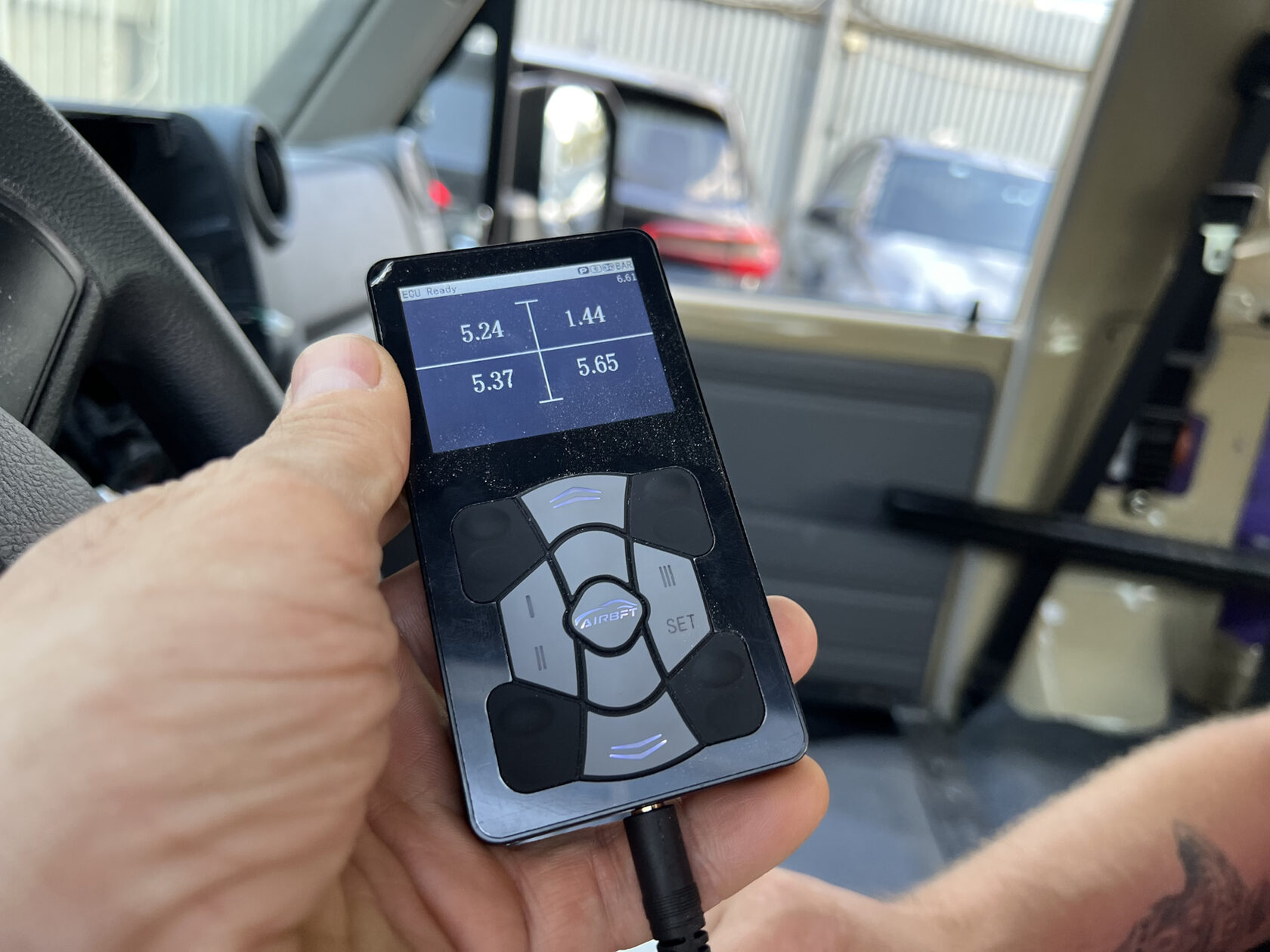

Управление пневмосистемой

Управление может быть разным.

Возможные варианты:

• кнопки в салоне;
• манометры;
• электронный блок;
• управление по осям;
• управление по контурам;
• автоматическое поддержание уровня — если система это предусматривает;
• отдельное управление передом и задом;
• отдельное управление сторонами;
• сохранение рабочих режимов — если поддерживается системой.

Главное, чтобы управление было понятным, надёжным и удобным в реальной эксплуатации.

Датчики уровня

Датчики уровня помогают системе контролировать положение кузова.

Они особенно полезны, если требуется:

• автоматическое выравнивание;
• поддержание заданной высоты;
• компенсация загрузки;
• контроль перекоса;
• удобство при частой смене нагрузки.

Датчики должны быть правильно установлены и защищены от грязи, воды, ударов и механических повреждений.

Прокладка пневмолиний

Пневмолинии должны быть проложены с учётом внедорожной эксплуатации.

Нельзя допускать:

• перегибов;
• контакта с выхлопом;
• контакта с карданом;
• контакта с мостами;
• трения о раму;
• попадания в зоны хода подвески;
• близости к острым кромкам;
• провисания;
• незащищённых участков;
• контакта с тормозными магистралями;
• контакта с топливными линиями.

На внедорожнике пневмолинии должны быть особенно хорошо закреплены и защищены.

Защита компонентов

Land Cruiser 70 часто ездит там, где обычный автомобиль не эксплуатируется.

Поэтому элементы системы нужно защищать от:

• грязи;
• воды;
• камней;
• веток;
• ударов;
• песка;
• снега;
• реагентов;
• перегрева;
• механического контакта.

Компрессор, ресивер, блок клапанов, пневмолинии и разъёмы должны быть размещены так, чтобы система оставалась надёжной в реальных условиях.

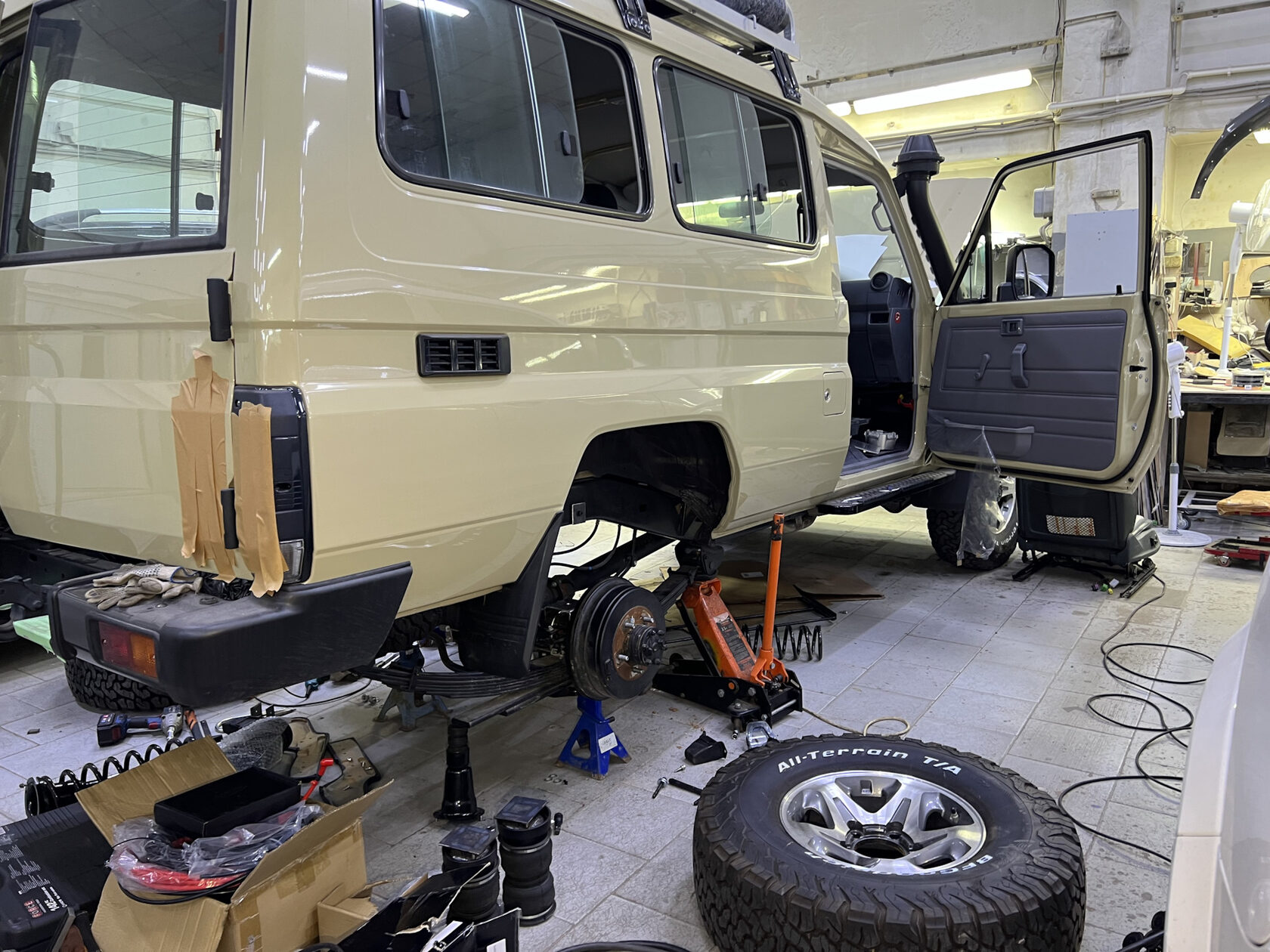

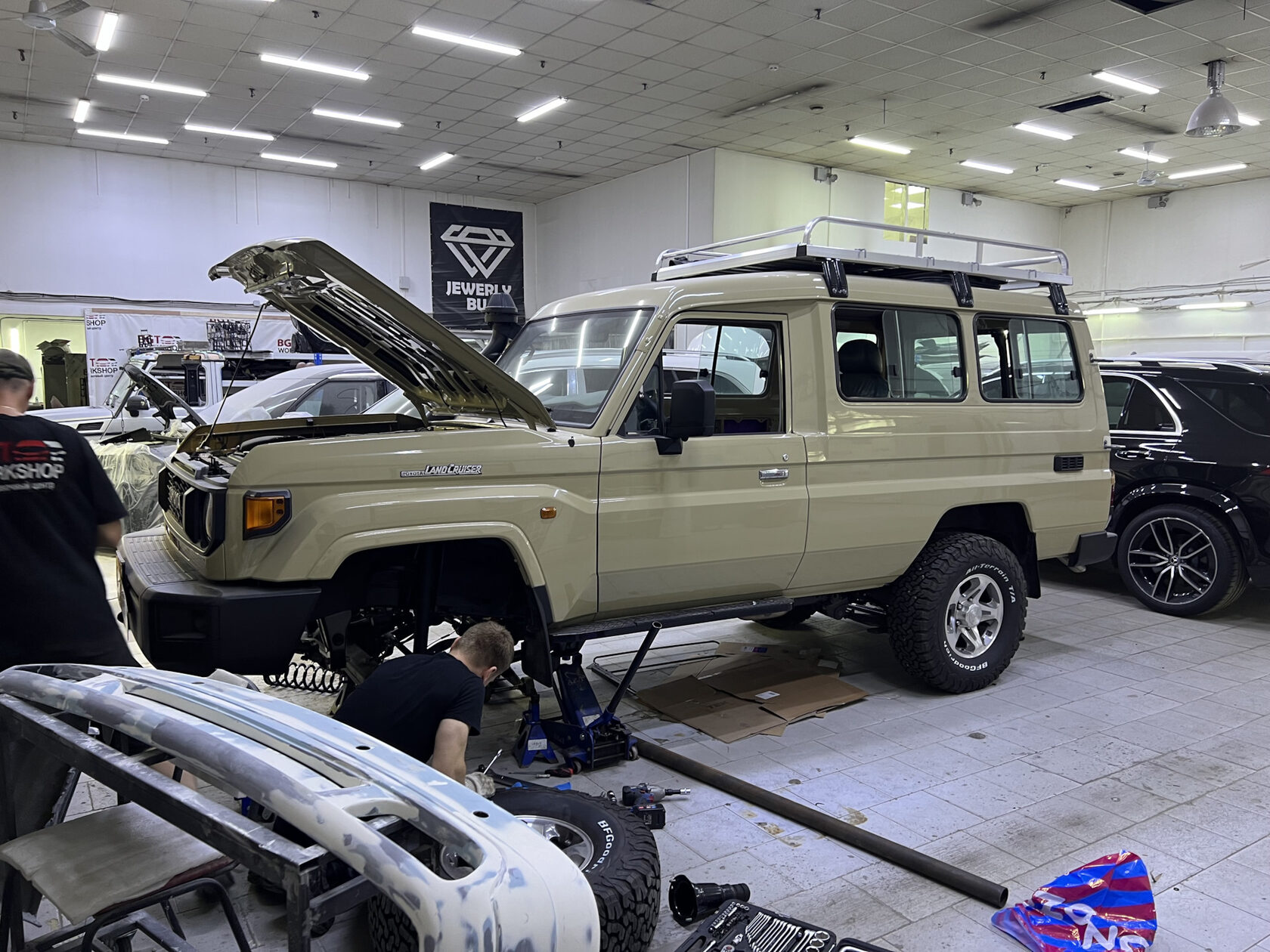

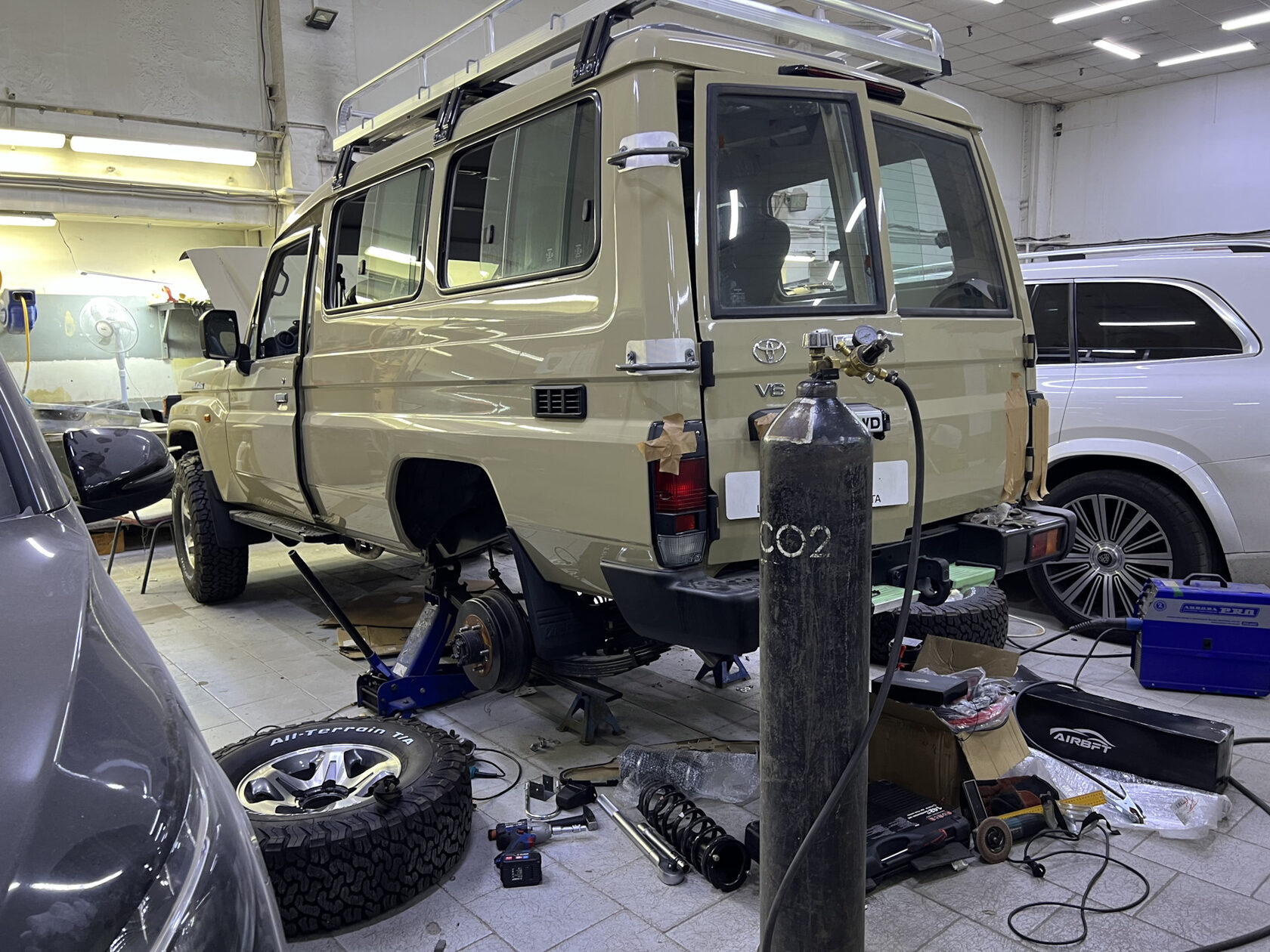

Как проходит установка пневмосистемы

Работа выполняется поэтапно.

1. Осмотр автомобиля

Проверяем подвеску, раму, мосты, крепления, текущую посадку и состояние автомобиля.

2. Подбор решения

Определяем, какая система нужна: по осям, по сторонам или с отдельным управлением каждым колесом.

3. Подготовка мест установки

Очищаем и проверяем зоны крепления пневмоэлементов, компрессора, ресивера и магистралей.

4. Монтаж пневмоэлементов

Устанавливаем элементы на переднюю и заднюю ось с контролем хода подвески и безопасных зазоров.

5. Установка компрессора и ресивера

Размещаем оборудование с учётом защиты, охлаждения и доступа для обслуживания.

6. Прокладка пневмолиний

Прокладываем магистрали так, чтобы они не перетирались, не перегибались и не попадали в опасные зоны.

7. Подключение управления

Устанавливаем кнопки, манометры, блок управления или электронную систему.

8. Проверка герметичности

Заполняем систему воздухом и проверяем все соединения.

9. Настройка давления

Подбираем рабочие параметры под автомобиль, нагрузку и задачи владельца.

10. Тестирование

Проверяем работу системы на месте, под нагрузкой и в движении.

Проверка герметичности

После монтажа обязательно проверяются:

• пневмоэлементы;
• фитинги;
• пневмолинии;
• блок клапанов;
• ресивер;
• компрессор;
• соединения;
• контуры;
• удержание давления;
• поведение после стоянки.

Даже небольшая утечка может привести к просадке автомобиля и частой работе компрессора.

Настройка давления

Давление подбирается индивидуально.

Учитываются:

• масса автомобиля;
• тип подвески;
• передняя нагрузка;
• задняя нагрузка;
• наличие силового обвеса;
• наличие лебёдки;
• наличие кунга;
• багаж;
• прицеп;
• экспедиционное оборудование;
• размер колёс;
• назначение автомобиля;
• комфорт;
• управляемость.

Нельзя просто накачать систему “на максимум”. Давление должно быть рабочим, безопасным и соответствовать задаче.

Проверка под нагрузкой

После установки важно проверить автомобиль с реальной нагрузкой.

Оцениваются:

• высота кузова;
• перекос;
• посадка передней оси;
• посадка задней оси;
• поведение пневмоэлементов;
• отсутствие контакта с кузовом;
• отсутствие контакта с мостами;
• отсутствие касания колёс;
• работа амортизаторов;
• комфорт;
• устойчивость;
• отсутствие утечек;
• отсутствие посторонних звуков.

Для экспедиционного автомобиля проверка под нагрузкой особенно важна.

Пневмосистема и амортизаторы

Пневмосистема не заменяет амортизаторы.

Амортизаторы продолжают контролировать движение кузова и колёс.

Если амортизаторы изношены, автомобиль может:

• раскачиваться;
• пробивать подвеску;
• хуже держать дорогу;
• дольше стабилизироваться после неровностей;
• становиться менее предсказуемым;
• не давать ожидаемого комфорта.

Поэтому перед установкой пневмосистемы амортизаторы обязательно проверяются.

Пневмосистема и лифт подвески

На Land Cruiser 70 часто устанавливают лифт подвески.

Если автомобиль уже лифтован, при подборе пневмосистемы нужно учитывать:

• высоту подвески;
• ход мостов;
• углы работы элементов;
• длину амортизаторов;
• положение тормозных магистралей;
• ход карданов;
• положение тяг;
• размер колёс;
• реальные зазоры.

Пневмосистема должна работать в диапазоне подвески, а не ограничивать её ход.

Пневмосистема и бездорожье

Для бездорожья важно, чтобы система была не только удобной, но и надёжной.

Проверяется:

• защита пневмолиний;
• положение баллонов;
• отсутствие контакта с мостами;
• отсутствие контакта с колёсами;
• защита компрессора;
• защита ресивера;
• влагозащита электрики;
• устойчивость к грязи;
• удобство обслуживания;
• возможность безопасной эксплуатации при разной загрузке.

Система должна помогать автомобилю, а не становиться слабым местом на маршруте.

Пневмосистема для экспедиций

Для экспедиционного Land Cruiser пневмосистема особенно полезна.

Она помогает:

• компенсировать вес оборудования;
• выравнивать автомобиль на маршруте;
• адаптироваться под разную загрузку;
• улучшить комфорт на длинных дистанциях;
• снизить просадку;
• поддерживать правильную посадку;
• удобнее ездить с багажом;
• повысить стабильность на трассе;
• лучше контролировать автомобиль с прицепом.

В дальних поездках особенно важно, чтобы подвеска работала предсказуемо и не перегружалась.

Пневмосистема для работы с прицепом

Если автомобиль буксирует прицеп, задняя часть может проседать.

Пневмосистема помогает:

• компенсировать нагрузку на фаркоп;
• выровнять кузов;
• улучшить посадку;
• снизить раскачку;
• сохранить правильное направление света фар;
• улучшить стабильность на трассе;
• уменьшить перегрузку задней подвески.

Перед регулярной буксировкой важно также проверить тормоза, фаркоп, амортизаторы и состояние рамы.

Пневмосистема для пикапа T79

Toyota Land Cruiser T79 часто используется как рабочий пикап.

Для него пневмосистема особенно актуальна при:

• перевозке груза;
• установке кунга;
• монтаже инструментальных ящиков;
• перевозке оборудования;
• работе с прицепом;
• экспедиционных доработках;
• неравномерной загрузке кузова.

Система помогает поддерживать заднюю часть и лучше адаптировать автомобиль под реальные задачи.

Пневмосистема для универсалов и внедорожных версий

Для версий T76, T78 и других вариантов 70-й серии пневмосистема помогает при:

• перевозке пассажиров;
• установке багажника;
• размещении экспедиционного оборудования;
• дальних поездках;
• лифте подвески;
• тяжёлых колёсах;
• перевозке запаса топлива и воды.

Каждый вариант кузова требует индивидуального подбора компонентов и размещения оборудования.

Возможные признаки неисправности пневмосистемы

После установки систему нужно периодически проверять.

На неисправность могут указывать:

• автомобиль проседает после стоянки;
• падает давление;
• часто включается компрессор;
• одна сторона ниже другой;
• система шипит;
• кузов не поднимается;
• давление не держится;
• появились ошибки управления;
• автомобиль стал жёстким;
• появились стуки;
• ухудшилось поведение на дороге.

При таких симптомах нужно проверить пневмолинии, фитинги, пневмоэлементы, клапаны, компрессор и управление.

Обслуживание пневмосистемы

Чтобы система служила дольше, рекомендуется:

• регулярно проверять давление;
• контролировать герметичность;
• осматривать пневмолинии;
• проверять крепления;
• следить за компрессором;
• не игнорировать частые включения;
• очищать элементы после грязи;
• проверять защиту разъёмов;
• следить за состоянием фитингов;
• проверять систему после тяжёлого бездорожья;
• не перегружать автомобиль сверх допустимых значений.

Для внедорожника обслуживание особенно важно, потому что система работает в сложных условиях.

Что проверяется после установки

После завершения работ специалисты контролируют:

• правильность установки пневмоэлементов;
• ход подвески;
• отсутствие касаний;
• работу передней оси;
• работу задней оси;
• прокладку пневмолиний;
• защиту магистралей;
• работу компрессора;
• работу ресивера;
• работу клапанов;
• управление контурами;
• герметичность;
• удержание давления;
• посадку автомобиля;
• поведение под нагрузкой;
• отсутствие стуков;
• отсутствие перекоса.

Только после комплексной проверки автомобиль готов к эксплуатации.

Преимущества пневмосистемы на 4 колеса

Такая доработка даёт:

• регулировку передней и задней оси;
• компенсацию нагрузки;
• выравнивание кузова;
• повышение комфорта;
• улучшение стабильности;
• адаптацию под экспедиции;
• удобство при буксировке;
• поддержку при силовом обвесе;
• возможность настройки под разные задачи;
• более правильную посадку автомобиля;
• повышение функциональности Land Cruiser 70.

Итог проекта

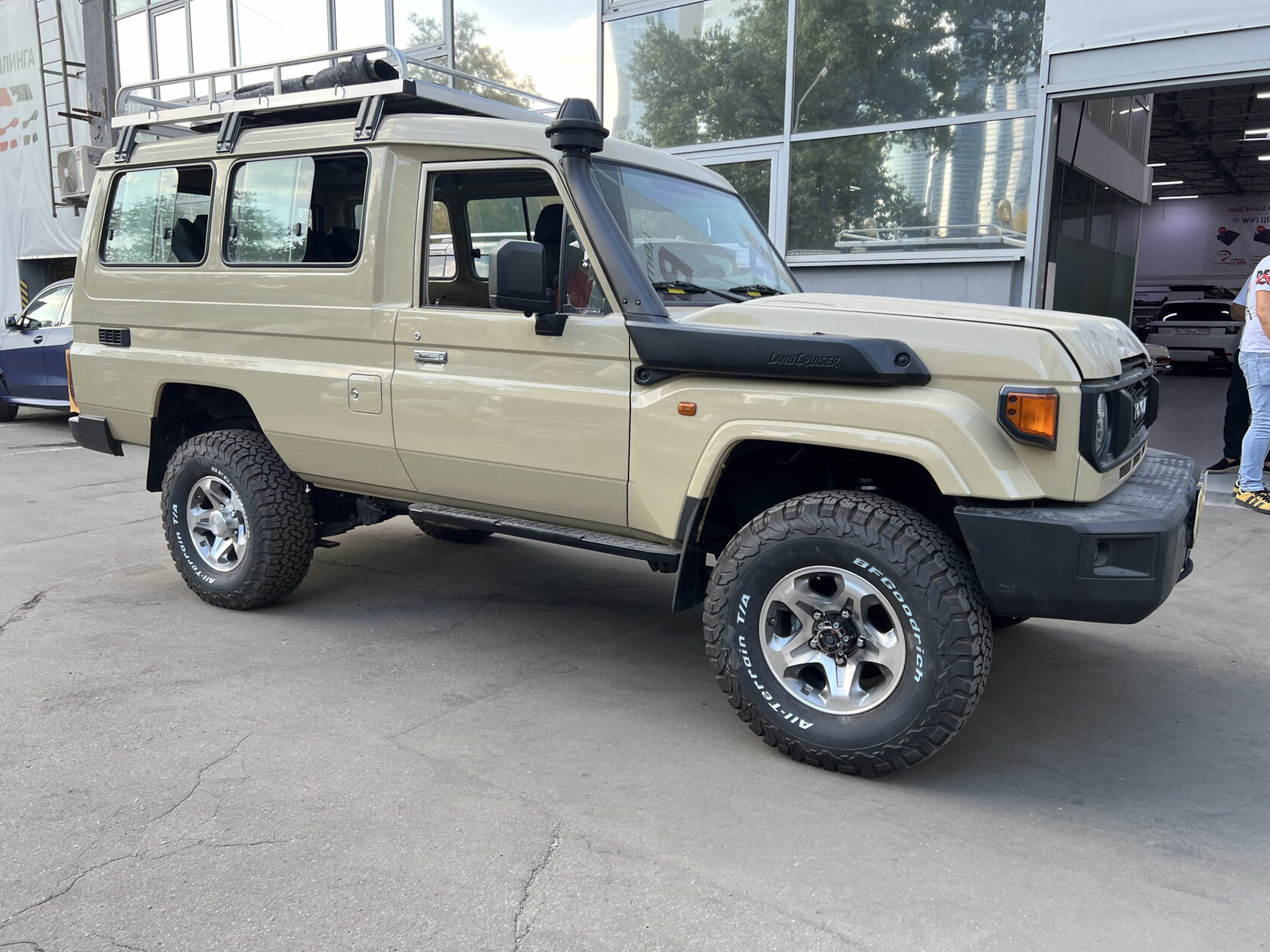

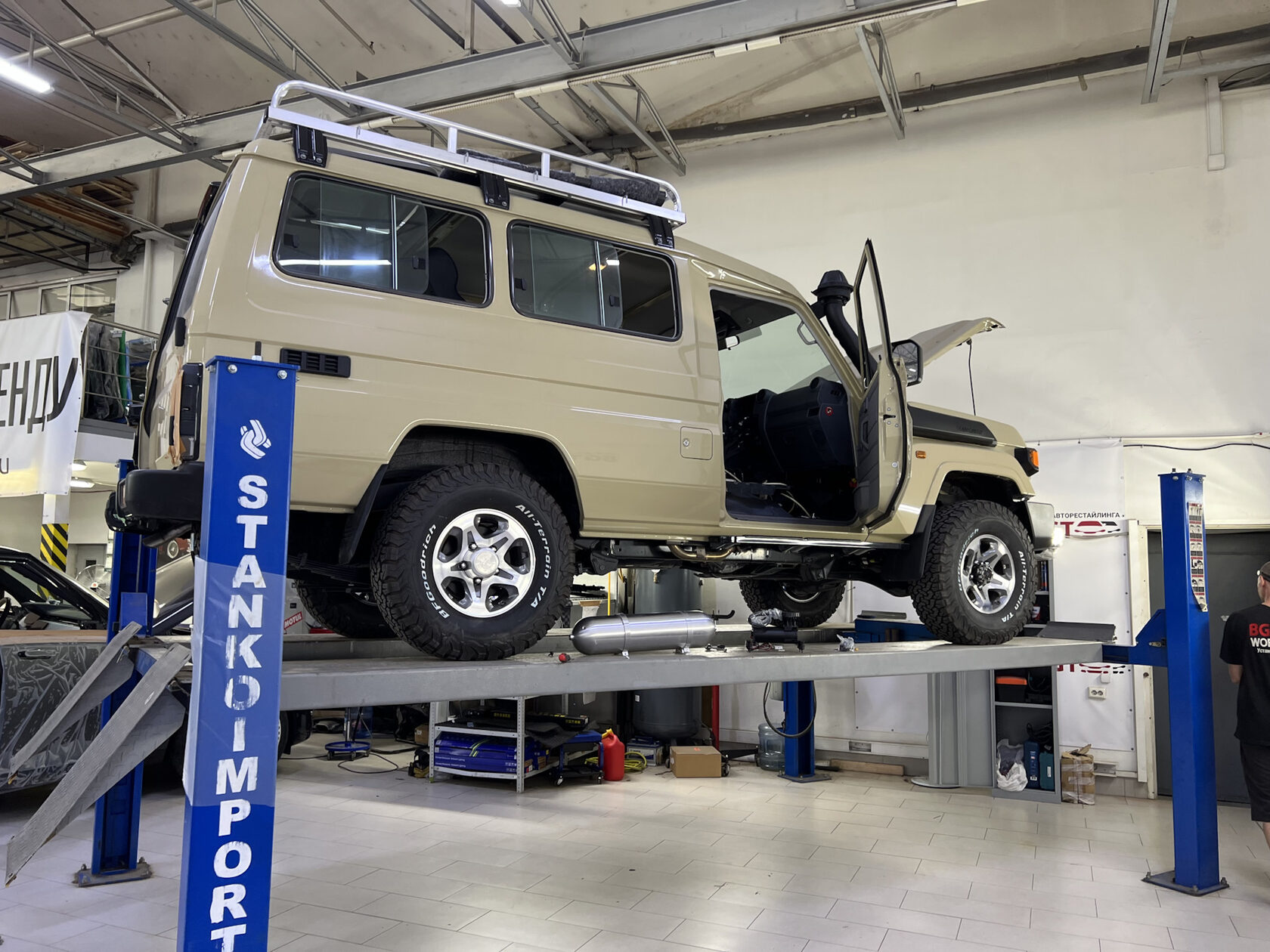

Toyota Land Cruiser 70-й серии поступил к нам на установку пневмосистемы на все 4 колеса.

Сначала мы проводим диагностику подвески, рамы, мостов, креплений, амортизаторов и текущей посадки автомобиля. Затем подбираем пневмосистему под конкретную модификацию: T70, T72, T73, T75, T76, T78 или T79.

После подготовки устанавливаем пневмоэлементы на переднюю и заднюю ось, монтируем компрессор, ресивер, клапанный блок, прокладываем пневмолинии и подключаем управление.

Затем проверяем герметичность, настраиваем рабочее давление, контролируем посадку кузова и поведение автомобиля под нагрузкой.

В результате Land Cruiser 70 получает более функциональную подвеску, которая помогает компенсировать нагрузку, выравнивать автомобиль, повысить комфорт и адаптировать машину под экспедиции, бездорожье, работу или путешествия.

Часто задаваемые вопросы

Можно ли установить пневмосистему на все 4 колеса Toyota Land Cruiser 70?

Да, такая доработка возможна. Решение подбирается под конкретную модификацию, конструкцию подвески и задачи владельца.

Для каких версий подходит такая услуга?

Для Toyota Land Cruiser T70, T72, T73, T75, T76, T78, T79 и других автомобилей 70-й серии — после индивидуальной проверки.

Зачем ставить пневмосистему на 4 колеса, а не только назад?

Система на 4 колеса позволяет работать не только с задней нагрузкой, но и с передней осью, силовым обвесом, лебёдкой и общим балансом автомобиля.

Можно ли отдельно регулировать каждое колесо?

Это зависит от выбранной схемы. Возможны системы с управлением по осям, сторонам или отдельным контурам.

Нужен ли компрессор?

Да, для удобной регулировки давления обычно устанавливается компрессор.

Нужен ли ресивер?

Ресивер не всегда обязателен, но он делает работу системы удобнее и быстрее, особенно на экспедиционном автомобиле.

Можно ли ставить пневмосистему на лифтованный Land Cruiser?

Можно, но нужно учитывать высоту лифта, ход подвески, амортизаторы, тормозные магистрали, положение мостов и реальные зазоры.

Пневмосистема заменяет амортизаторы?

Нет. Амортизаторы продолжают отвечать за контроль движения кузова. Если они изношены, их нужно заменить или обслужить.

Подходит ли пневмосистема для бездорожья?

Да, если система правильно подобрана, защищена и установлена с учётом внедорожной эксплуатации.

Что будет, если есть утечка воздуха?

Автомобиль может проседать, давление будет падать, а компрессор начнёт работать чаще. Нужна диагностика соединений, пневмолиний, баллонов и клапанов.

Нужно ли обслуживать пневмосистему?

Да. Нужно проверять давление, герметичность, крепления, пневмолинии, компрессор, фитинги и защиту элементов.

Можно ли использовать такую систему для экспедиций?

Да, это один из самых актуальных вариантов: система помогает компенсировать вес оборудования, груза, топлива, воды и прицепа.
