Восстанавливаем корректную работу сдвижной двери Mercedes V-Class / Vito W447

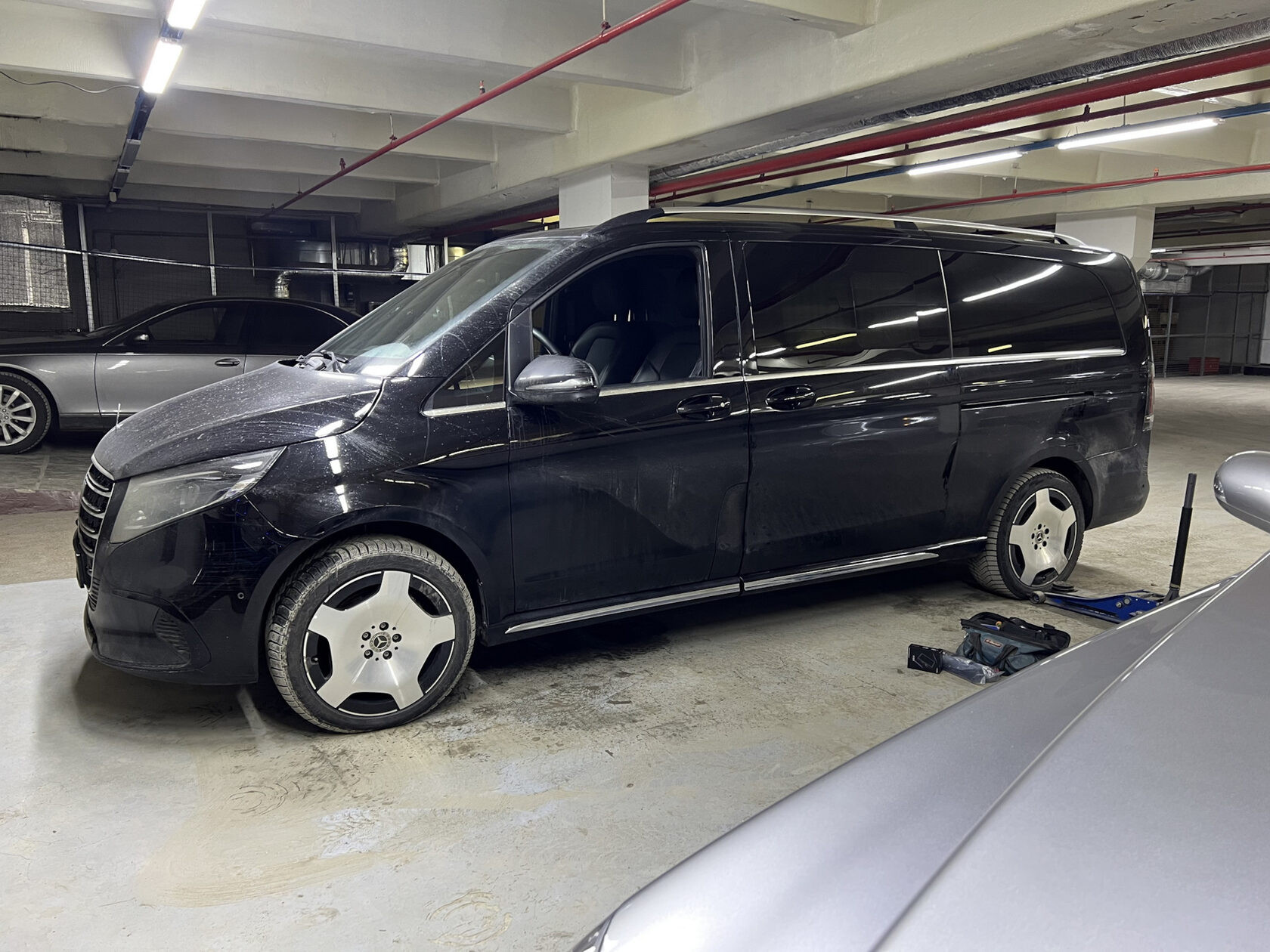

В наш технический центр поступил Mercedes-Benz V-Class / Vito W447 с неисправностью сдвижной двери. Проблема связана с механизмом, который в обиходе часто называют «паук», а также с работой дотягивающего замка сдвижной двери.

Сдвижная дверь W447 — сложный узел. В ней работают ролики, направляющие, замок, ответные части, тросовый механизм, доводчик, электропривод и датчики положения. Если один из элементов начинает работать неправильно, дверь может закрываться не до конца, щёлкать, заедать, не дотягиваться, открываться рывками или выдавать ошибки.

В рамках ремонта выполняем:

• диагностику сдвижной двери;
• проверку механизма «паук»;
• осмотр дотягивающего замка;
• проверку доводчика;
• диагностику роликов и направляющих;
• проверку троса и электропривода;
• осмотр ответной части замка;
• проверку зазоров и положения двери;
• демонтаж необходимых элементов обшивки;
• ремонт или замену повреждённых деталей;
• обслуживание контактных зон;
• регулировку двери;
• проверку работы вручную и с электропривода;
• финальную диагностику после сборки.

Главная задача ремонта — вернуть сдвижной двери плавное, плотное и предсказуемое закрывание без рывков, щелчков, перекоса и повторных попыток дотяжки.

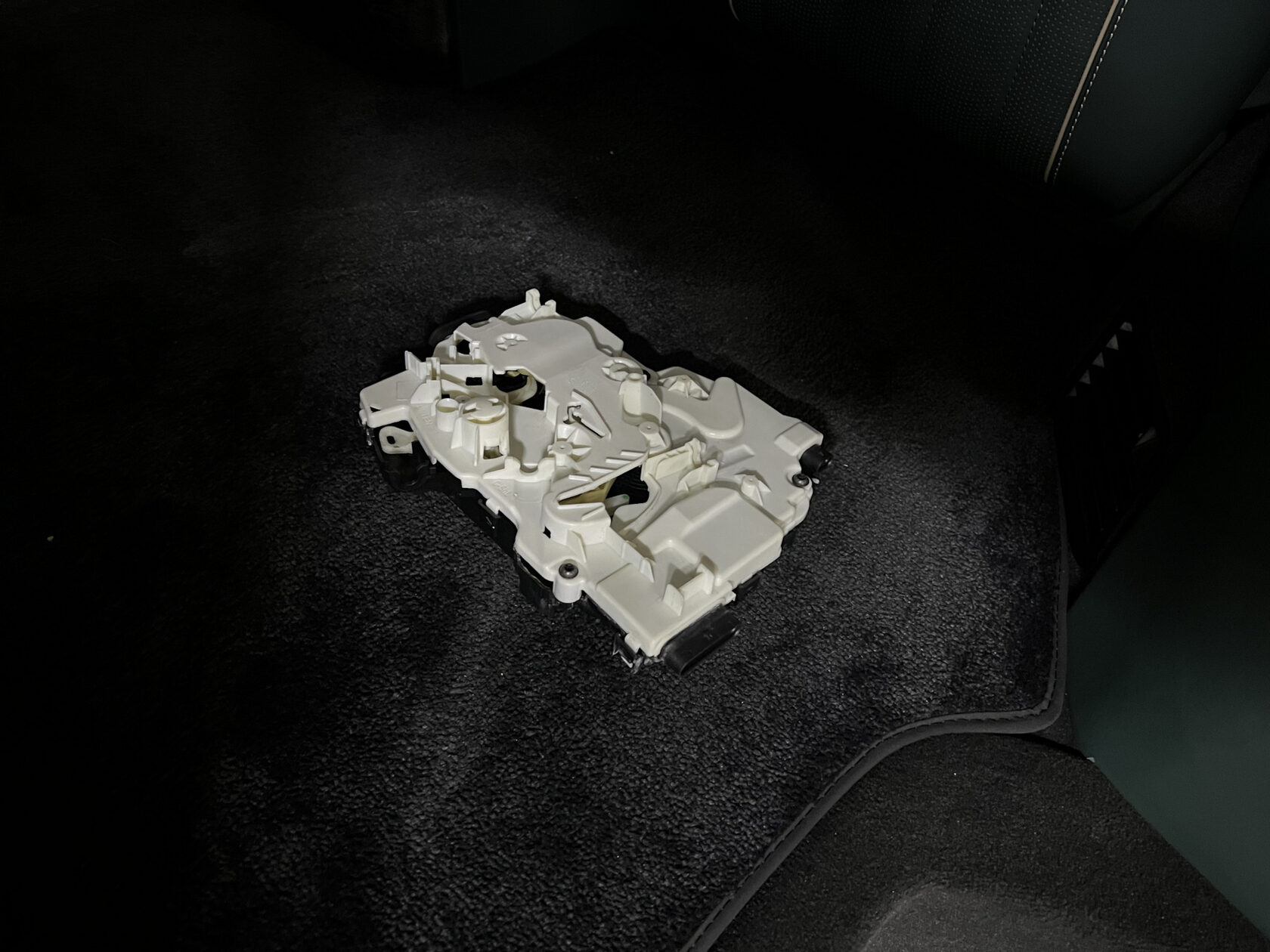

Что такое «паук» сдвижной двери W447

В разговорной практике владельцы и мастера часто называют «пауком» один из внутренних механизмов сдвижной двери, связанный с передачей усилия, фиксацией и работой привода двери.

Название не является официальным заводским термином, но хорошо прижилось в сервисной среде из-за формы и конструкции узла.

В зависимости от комплектации автомобиля и типа двери под этим названием могут подразумевать элементы механизма, связанные с:

• тросовой системой;
• приводом сдвижной двери;
• распределением усилия;
• креплением тросов;
• работой доводчика;
• фиксацией двери;
• связью между замком и приводом;
• перемещением двери в автоматическом режиме.

При неисправности этого узла дверь может частично сохранять ручную работу, но автоматическое открывание и закрывание начинают работать неправильно.

Что такое дотягивающий замок

Дотягивающий замок помогает сдвижной двери закрываться до конца.

Когда дверь подходит к проёму, механизм должен:

• принять дверь;
• зафиксировать её;
• подтянуть до нужного положения;
• обеспечить плотное прилегание;
• исключить люфт;
• обеспечить правильную работу датчиков;
• подтвердить закрытие двери для электронных систем.

Если дотягивающий замок работает неправильно, дверь может казаться закрытой визуально, но система будет видеть её как неполностью зафиксированную.

Как проявляется неисправность «паука» и дотягивающего замка

На проблему могут указывать:

• дверь не дотягивается до конца;
• дверь закрывается не с первого раза;
• слышны щелчки в механизме;
• доводчик пытается подтянуть дверь несколько раз;
• дверь открывается или закрывается рывками;
• автоматический режим отключается;
• дверь останавливается в промежуточном положении;
• появляется хруст или треск;
• замок не фиксирует дверь;
• дверь закрывается только вручную;
• на панели может появляться предупреждение;
• срабатывает защита от защемления;
• дверь снова приоткрывается после закрытия;
• слышен моторчик, но дверь не двигается корректно;
• при движении появляется стук или дребезг сбоку.

Иногда проблема проявляется только периодически: например, после мойки, в холодную погоду, на уклоне или при перекосе кузова на неровной поверхности.

Почему сдвижная дверь перестаёт дотягиваться

Причины могут быть разными.

Чаще всего встречаются:

• износ дотягивающего замка;
• повреждение механизма «паук»;
• растяжение или повреждение троса;
• загрязнение направляющих;
• износ роликов;
• перекос двери;
• неправильная регулировка;
• повреждение ответной части замка;
• сбой электропривода;
• неисправность доводчика;
• износ пластиковых элементов;
• попадание воды и реагентов;
• замерзание механизма;
• последствия предыдущего ремонта;
• повреждение проводки или разъёмов.

Важно определить первопричину. Если заменить только замок, но оставить изношенные ролики или перекошенную дверь, проблема может вернуться.

Почему нельзя долго ездить с такой неисправностью

Если дверь не закрывается корректно, нагрузка на механизм возрастает.

Продолжение эксплуатации может привести к:

• ускоренному износу замка;
• повреждению ответной части;
• обрыву троса;
• поломке механизма «паук»;
• выходу из строя доводчика;
• перегрузке электропривода;
• повреждению роликов;
• усилению перекоса двери;
• появлению скрипов и дребезга;
• ошибкам электронных систем;
• риску неплотного закрытия двери.

Сдвижная дверь — тяжёлый элемент. Если она закрывается с усилием или постоянно не дотягивается, откладывать ремонт не стоит.

Диагностика сдвижной двери Mercedes-Benz W447

Ремонт начинается с комплексной проверки.

Специалисты оценивают:

• как дверь открывается вручную;
• как дверь закрывается вручную;
• работу кнопок управления;
• работу электропривода;
• работу доводчика;
• фиксацию замка;
• положение двери относительно кузова;
• состояние роликов;
• состояние направляющих;
• люфт двери;
• состояние уплотнителей;
• работу ответной части;
• состояние троса;
• состояние механизма «паук»;
• наличие ошибок в электронных блоках.

Без диагностики невозможно точно понять, какой элемент создаёт проблему: сам замок, привод, трос, ролики, направляющие или регулировка двери.

Проверка механизма «паук»

Во время диагностики проверяются:

• целостность узла;
• наличие трещин;
• люфты;
• состояние креплений;
• работа под нагрузкой;
• связь с тросовым механизмом;
• состояние подвижных элементов;
• следы закусывания;
• следы износа;
• правильность положения;
• отсутствие перекоса;
• взаимодействие с замком и приводом.

Если механизм повреждён, дверь может двигаться с рывками, не закрываться до конца или отключать автоматический режим.

Проверка дотягивающего замка

Дотягивающий замок проверяется отдельно.

Оцениваются:

• фиксация двери;
• усилие дотяжки;
• плавность работы;
• наличие щелчков;
• состояние защёлки;
• положение ответной части;
• работа концевиков;
• электрическое подключение;
• наличие люфта;
• следы износа;
• механические повреждения;
• ошибки по системе.

Если замок не видит корректное положение двери, автомобиль может показывать, что дверь открыта, даже если она визуально закрыта.

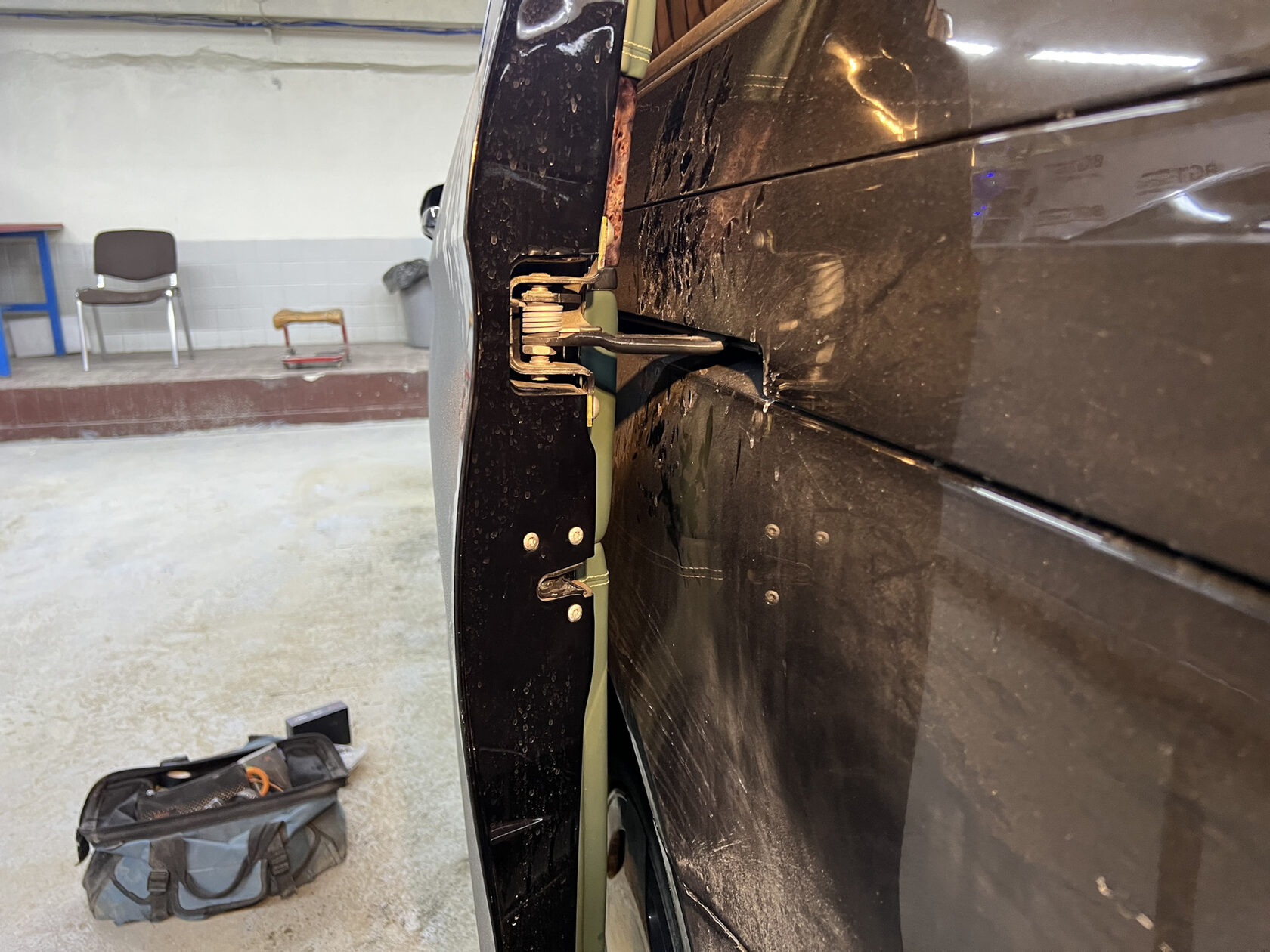

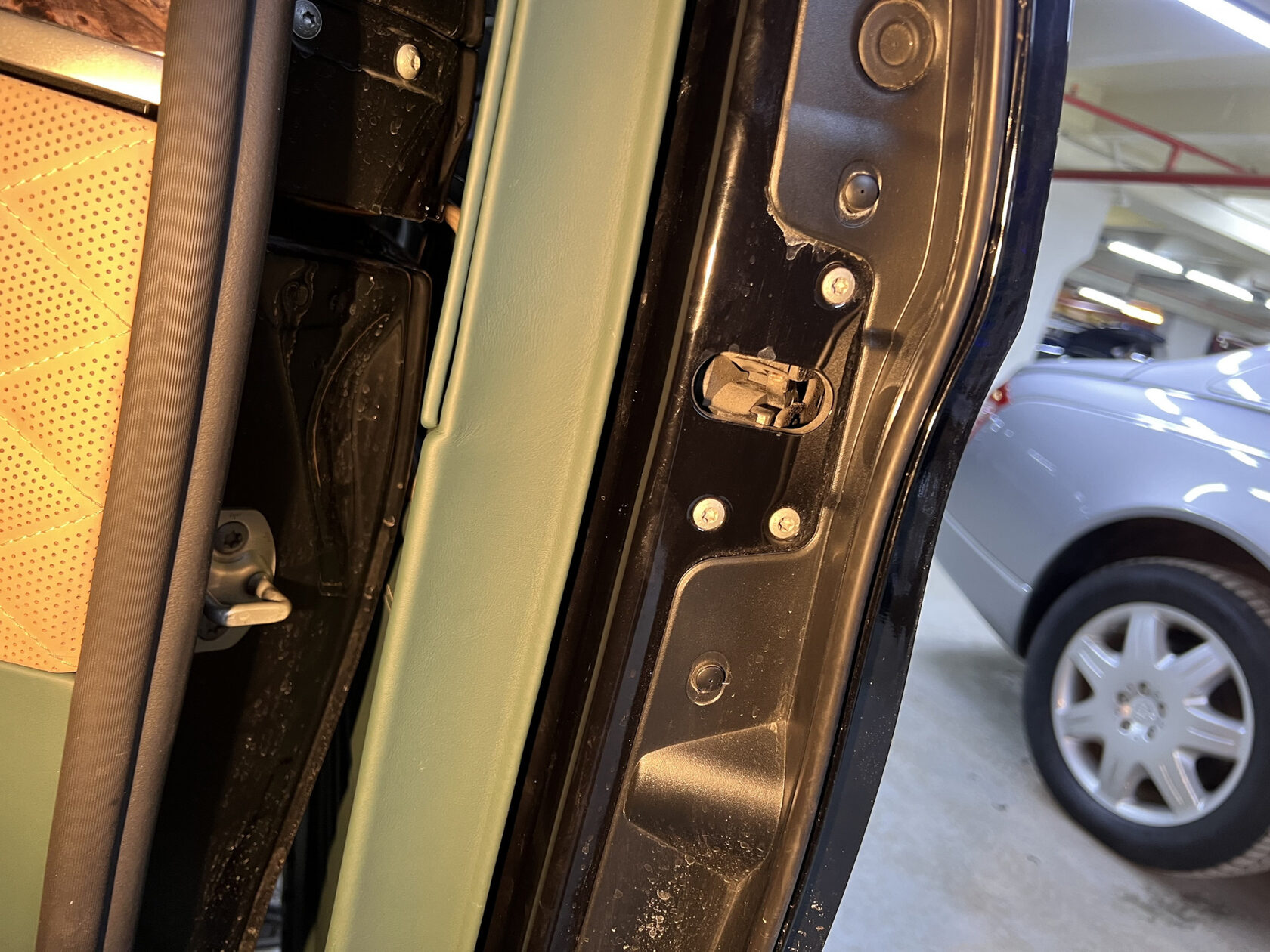

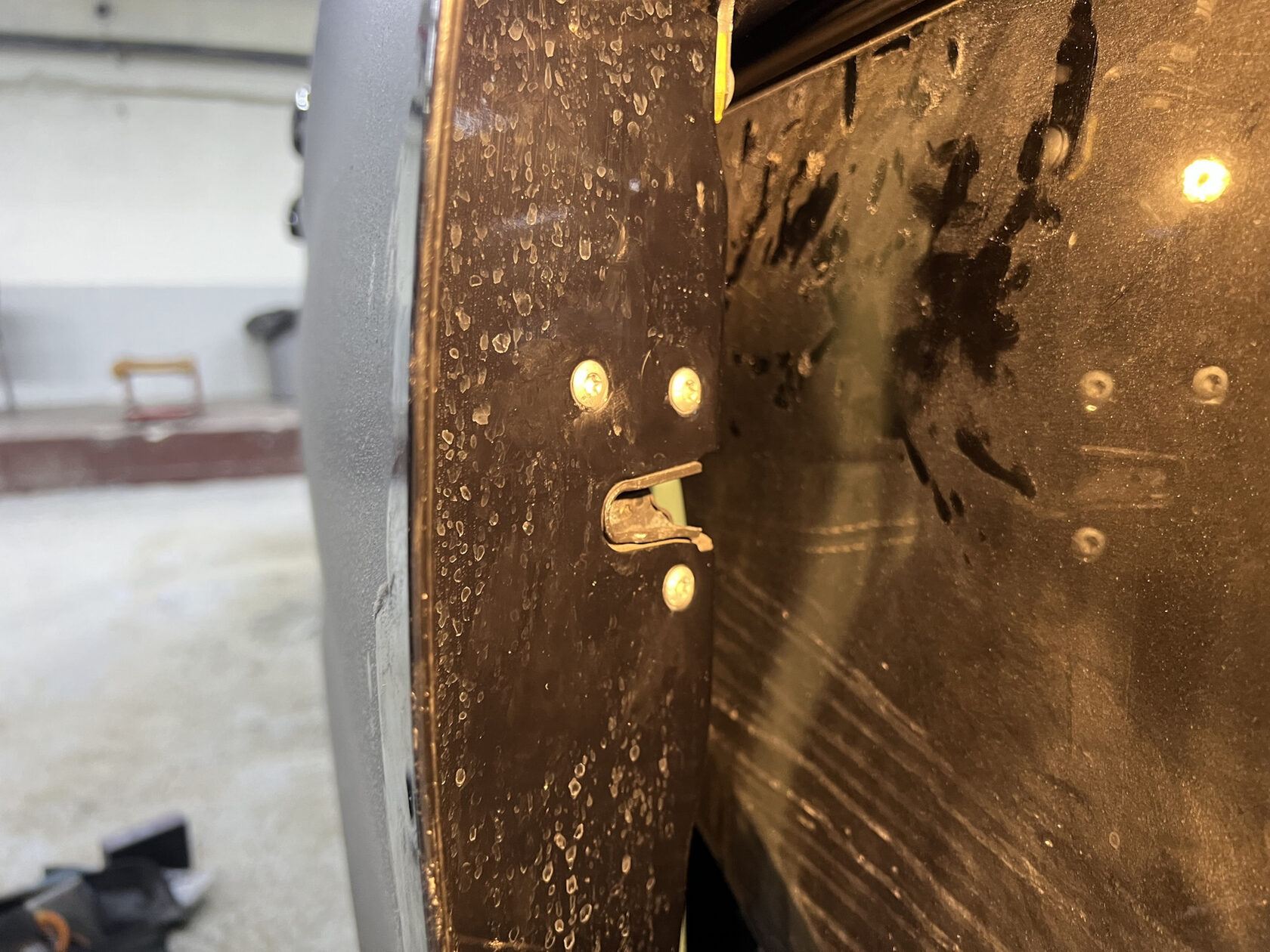

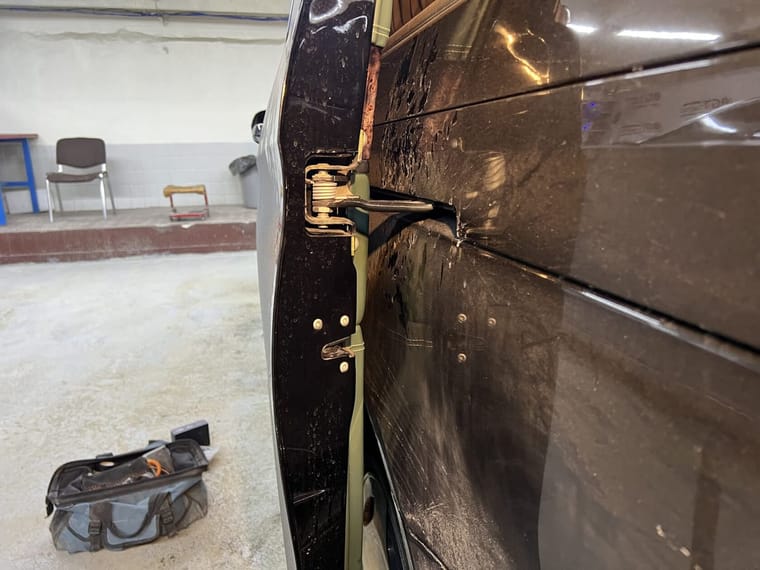

Проверка ответной части замка

Ответная часть замка влияет на то, как дверь заходит в проём и фиксируется.

Проверяются:

• положение ответной части;
• следы ударов;
• следы трения;
• износ;
• крепление;
• совпадение с замком;
• наличие перекоса;
• плотность закрытия.

Если ответная часть смещена, замок может работать с перегрузкой и не дотягивать дверь до конца.

Проверка роликов и направляющих

Даже исправный дотягивающий замок не сможет нормально работать, если дверь движется с сопротивлением.

Проверяются:

• верхний ролик;
• средний ролик;
• нижний ролик;
• верхняя направляющая;
• средняя направляющая;
• нижняя направляющая;
• загрязнение;
• люфты;
• хруст;
• заедание;
• износ рабочих поверхностей;
• попадание песка и реагентов;
• состояние подшипников.

Изношенный ролик или грязная направляющая могут создавать повышенную нагрузку на весь механизм двери.

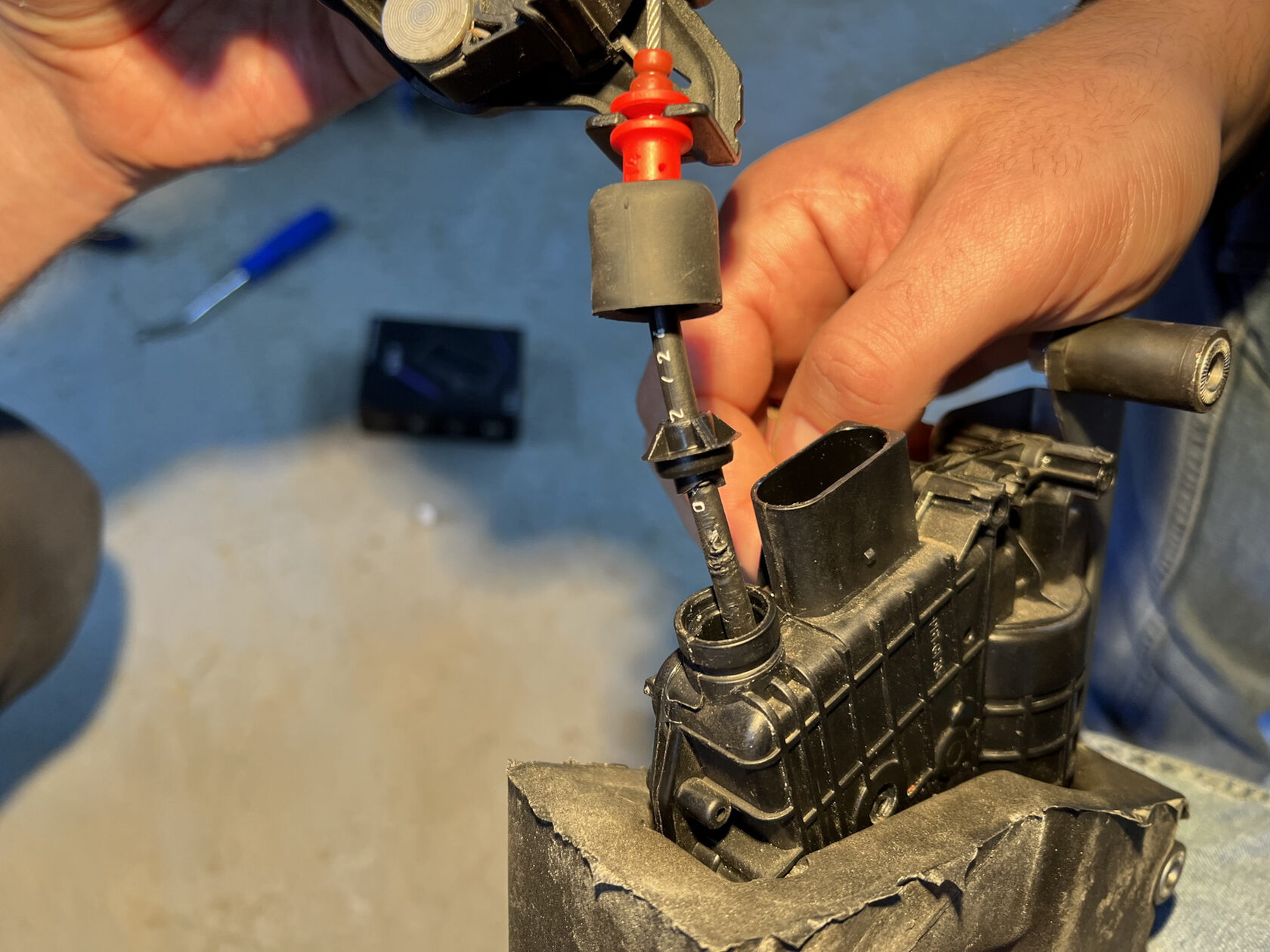

Проверка троса сдвижной двери

На версиях с электроприводом важную роль играет тросовый механизм.

Проверяются:

• целостность троса;
• натяжение;
• следы распушения;
• следы перетирания;
• правильность укладки;
• ролики троса;
• механизм натяжения;
• отсутствие закусывания;
• работа под нагрузкой.

Если трос повреждён или неправильно уложен, дверь может не дотягиваться, двигаться рывками или полностью потерять автоматический режим.

Проверка электропривода

Если дверь оснащена электроприводом, дополнительно проверяются:

• мотор;
• редуктор;
• блок управления;
• проводка;
• разъёмы;
• кнопки открытия;
• концевые датчики;
• защита от защемления;
• работа доводчика;
• сохранённые ошибки;
• реакция системы на закрытие.

Электропривод не должен работать с перегрузкой. Если дверь тяжело ходит по направляющим, мотор может отключаться или делать повторные попытки закрытия.

Почему дверь может щёлкать, но не закрываться

Щелчки могут говорить о том, что механизм пытается выполнить команду, но не может завершить цикл.

Возможные причины:

• замок не попадает в ответную часть;
• дверь стоит с перекосом;
• дотяжка не срабатывает;
• механизм «паук» повреждён;
• трос проскакивает;
• ролик закусывает;
• электропривод отключается по нагрузке;
• датчик не видит закрытие;
• замок изношен;
• есть механическое препятствие.

В такой ситуации не рекомендуется многократно нажимать кнопку закрытия. Это может усилить повреждение.

Почему дверь может открываться обратно

Иногда после закрытия дверь снова приоткрывается или не фиксируется.

Причины могут быть связаны с:

• защитой от защемления;
• неправильной регулировкой;
• повышенным сопротивлением;
• ошибкой датчика;
• неисправностью доводчика;
• неправильным положением замка;
• повреждением ответной части;
• заеданием роликов;
• перекосом двери.

Для точной диагностики важно проверить как механическую, так и электронную часть.

Ремонт механизма «паук»

Ремонт зависит от характера неисправности.

Возможные работы:

• восстановление подвижных элементов;
• замена повреждённых деталей;
• ремонт креплений;
• устранение люфта;
• проверка тросового механизма;
• восстановление правильного положения;
• очистка и обслуживание контактных зон;
• замена узла в сборе при сильном повреждении.

Если механизм имеет критический износ или разрушение корпуса, локальный ремонт может быть неэффективен. В таком случае рассматривается замена узла.

Ремонт дотягивающего замка

В зависимости от состояния замка может потребоваться:

• очистка механизма;
• проверка крепления;
• регулировка положения;
• восстановление контактов;
• проверка электрической части;
• ремонт механической части;
• замена замка;
• проверка ответной части;
• адаптация или контроль работы после установки.

После ремонта замок должен уверенно принимать дверь и дотягивать её без повторных попыток.

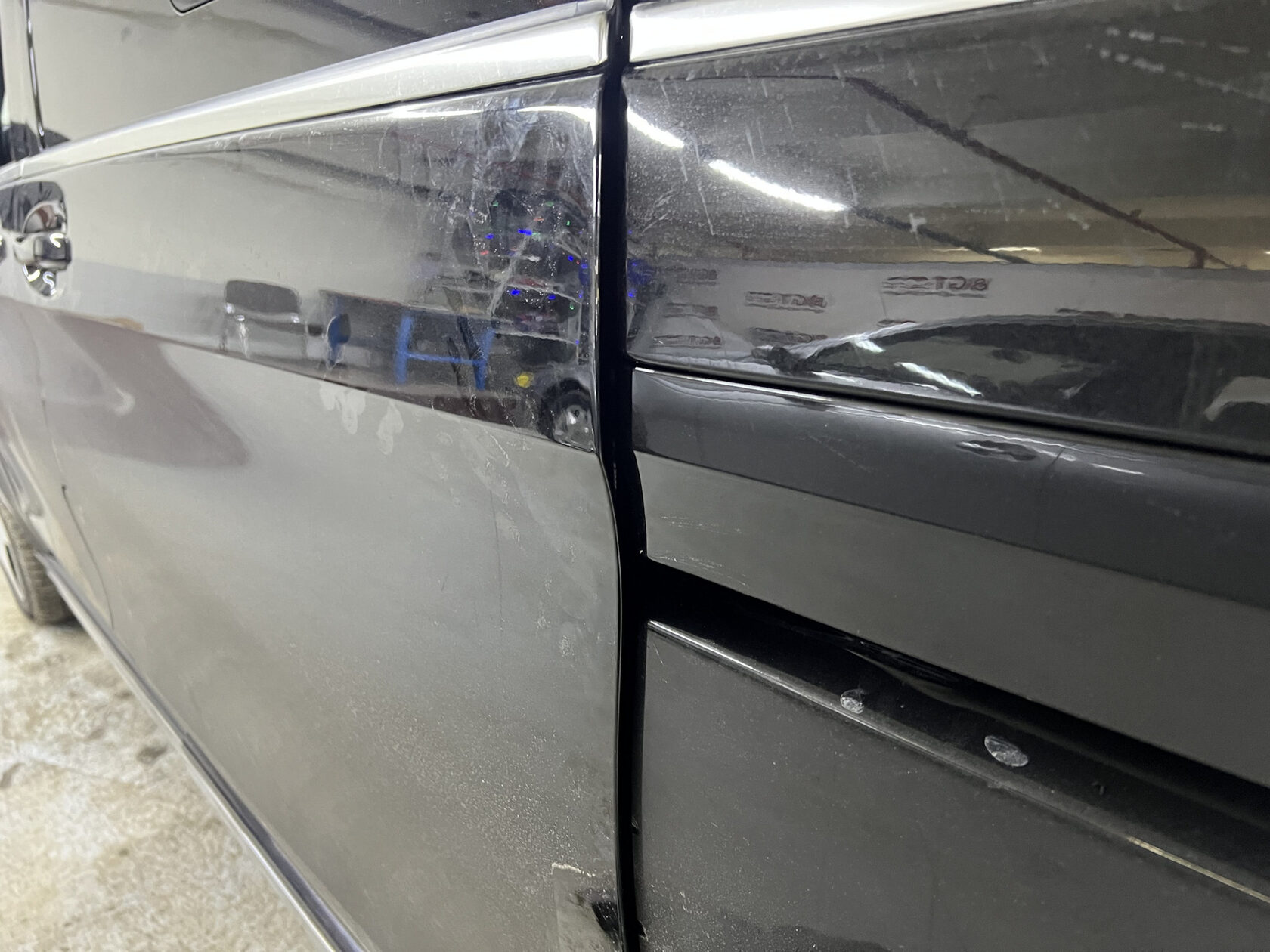

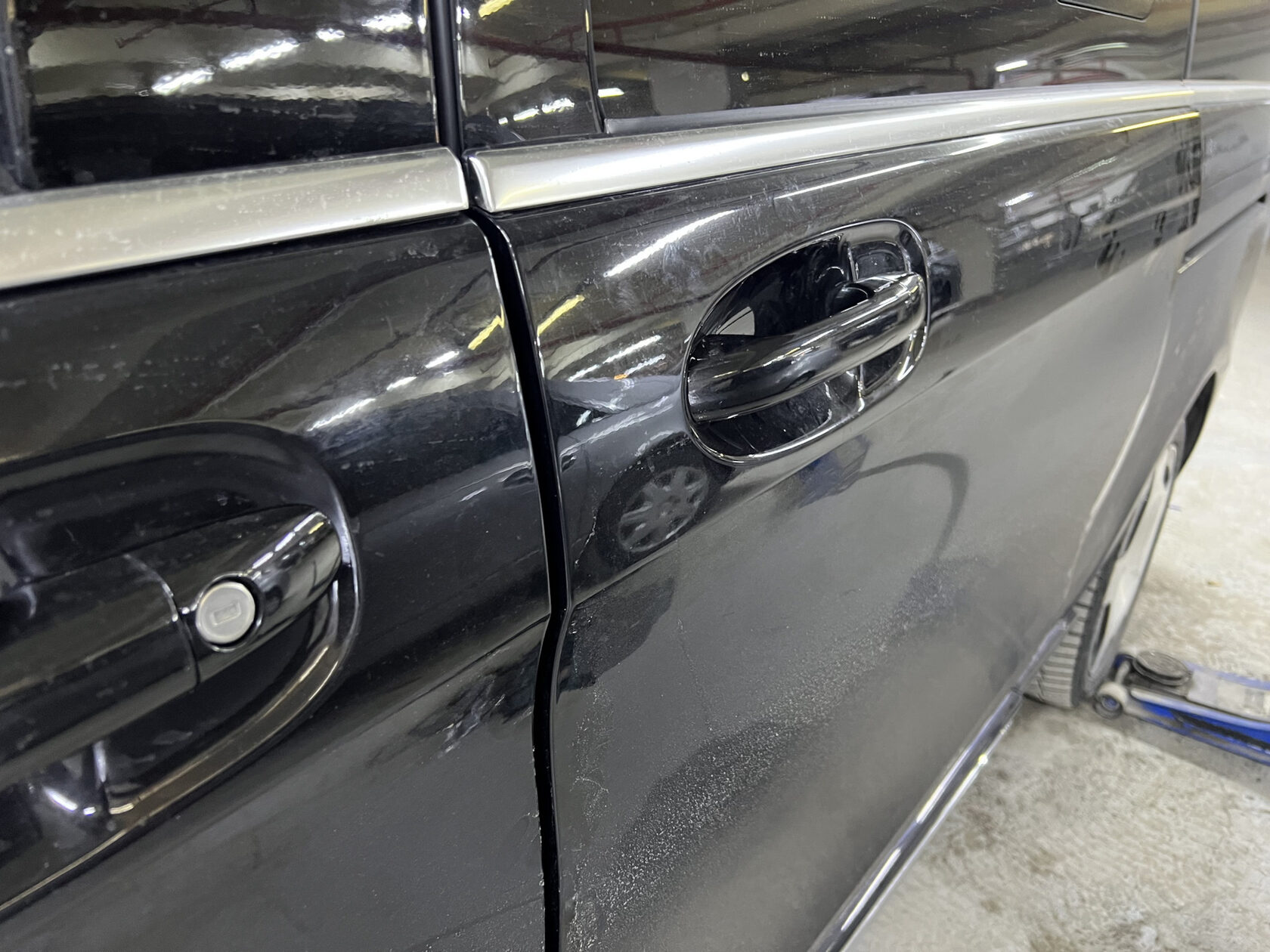

Регулировка сдвижной двери

Регулировка — один из ключевых этапов.

Она может потребоваться, если:

• дверь выступает относительно кузова;
• зазоры неравномерные;
• дверь просела;
• замок не попадает в ответную часть;
• дверь закрывается с усилием;
• доводчик работает нестабильно;
• слышен стук на неровностях;
• дверь трёт уплотнитель;
• после ремонта кузова нарушилась геометрия.

Правильная регулировка снижает нагрузку на замок, «паук», ролики, трос и электропривод.

Как проходит ремонт

Работа выполняется поэтапно.

1. Первичная проверка

Определяем, в каком режиме дверь работает некорректно: вручную, с кнопки, при дотяжке или при финальной фиксации.

2. Компьютерная диагностика

При наличии электропривода считываем ошибки и проверяем состояние электронных систем двери.

3. Демонтаж обшивки

Аккуратно снимаем необходимые элементы для доступа к механизму.

4. Проверка «паука»

Оцениваем состояние узла, люфты, крепления и взаимодействие с приводом.

5. Проверка замка

Диагностируем дотягивающий замок, ответную часть, концевики и фиксацию двери.

6. Проверка роликов и направляющих

Исключаем повышенное сопротивление двери при движении.

7. Ремонт или замена повреждённых элементов

Восстанавливаем механизм или меняем детали, которые не подлежат надёжному ремонту.

8. Регулировка

Выставляем дверь относительно кузова и замка.

9. Сборка

Устанавливаем обшивку, клипсы и декоративные элементы на место.

10. Контрольная проверка

Несколько раз проверяем открывание, закрывание, дотяжку, фиксацию и отсутствие ошибок.

Почему важно не ограничиваться заменой одного элемента

Сдвижная дверь работает как система.

Если заменить только дотягивающий замок, но не проверить ролики и направляющие, новый замок может снова работать с перегрузкой.

Если заменить «паук», но не отрегулировать дверь, механизм может быстро получить повторный износ.

Если устранить ошибку электропривода, но не убрать заедание двери, проблема вернётся.

Поэтому правильный ремонт включает проверку всех связанных элементов.

Особенности ремонта V-Class W447

Mercedes-Benz V-Class чаще используется как семейный, представительский или VIP-автомобиль.

Для него особенно важны:

• тихая работа двери;
• плавная дотяжка;
• корректная работа электропривода;
• отсутствие скрипов после сборки;
• аккуратная разборка обшивки;
• сохранение премиального вида салона;
• отсутствие следов вмешательства.

После ремонта дверь должна работать мягко, без лишних звуков и рывков.

Особенности ремонта Vito W447

Mercedes-Benz Vito часто используется интенсивнее: как трансфер, коммерческий транспорт или семейный автомобиль.

Сдвижная дверь может открываться много раз в день, поэтому механизм быстрее получает износ.

Для Vito особенно важны:

• прочность ремонта;
• надёжность замка;
• исправность роликов;
• чистота направляющих;
• правильная регулировка;
• профилактика повторного заедания;
• проверка после частой эксплуатации.

Если автомобиль работает в коммерческом режиме, профилактический осмотр двери стоит выполнять регулярно.

Что делать, если дверь не дотягивается

До диагностики не рекомендуется:

• многократно нажимать кнопку закрытия;
• силой захлопывать дверь;
• тянуть дверь рывками;
• самостоятельно разбирать механизм;
• заливать внутрь случайную смазку;
• пытаться отключить защиту от защемления.

Лучше перевести дверь в безопасное положение и провести проверку механизма.

Почему зимой проблема появляется чаще

В холодное время года механизм сдвижной двери испытывает дополнительные нагрузки.

Причины:

• замерзание уплотнителей;
• лёд в направляющих;
• густая старая смазка;
• снег в нижней зоне;
• повышенное сопротивление роликов;
• примерзание двери к кузову;
• попадание влаги;
• работа электропривода через сопротивление.

Если дверь примерзла, не нужно заставлять электропривод многократно пытаться её открыть или закрыть. Это может повредить трос, «паук», замок или мотор.

Антискрип после ремонта

После восстановления механизма дополнительно проверяются контактные зоны.

Скрип могут создавать:

• уплотнители;
• обшивка;
• пластиковые элементы;
• направляющие;
• ответная часть замка;
• крепления;
• декоративные накладки;
• проводка внутри двери.

При необходимости выполняется антискрипная обработка, чтобы дверь работала не только исправно, но и тихо.

Что проверяется после ремонта

После завершения работ специалисты контролируют:

• открывание двери вручную;
• закрывание двери вручную;
• работу с кнопки;
• работу электропривода;
• работу доводчика;
• работу дотягивающего замка;
• фиксацию замка;
• положение двери относительно кузова;
• зазоры;
• отсутствие рывков;
• отсутствие щелчков;
• отсутствие хруста;
• отсутствие скрипа;
• отсутствие ошибок;
• плотность прилегания;
• работу защитных функций.

Дверь проверяется в нескольких циклах, потому что некоторые неисправности проявляются не сразу, а через несколько открываний и закрываний.

Профилактика повторной неисправности

Чтобы снизить риск повторной поломки, рекомендуется:

• регулярно очищать направляющие;
• следить за роликами;
• не закрывать дверь с чрезмерным усилием;
• не пользоваться электроприводом при примерзшей двери;
• обслуживать уплотнители;
• не использовать случайные смазки;
• устранять скрип и заедание на раннем этапе;
• проверять замок при первых признаках неправильной дотяжки;
• не игнорировать щелчки и рывки;
• проводить диагностику после обрыва троса или ремонта двери.

Преимущества профессионального ремонта

Профессиональный ремонт позволяет:

• точно определить причину неисправности;
• восстановить работу «паука»;
• вернуть корректную дотяжку двери;
• снизить нагрузку на электропривод;
• устранить перекос двери;
• продлить срок службы роликов и направляющих;
• предотвратить повторный обрыв троса;
• убрать щелчки и рывки;
• восстановить плотное закрывание;
• сохранить комфорт эксплуатации автомобиля.

Итог проекта

Mercedes-Benz V-Class / Vito W447 поступил к нам с неисправностью сдвижной двери: некорректно работает механизм «паук» и дотягивающий замок.

Сначала мы проводим диагностику двери: проверяем ручной и автоматический режим, работу замка, доводчика, роликов, направляющих, троса, электропривода и ответной части.

После определения причины демонтируем необходимые элементы обшивки, получаем доступ к механизму и выполняем ремонт или замену повреждённых деталей.

Затем регулируем положение двери относительно кузова, проверяем плотность закрывания, работу дотяжки и отсутствие повышенной нагрузки на привод.

После сборки дверь проходит финальную проверку в нескольких циклах открытия и закрытия.

В результате V-Class или Vito W447 получает восстановленную работу сдвижной двери: она корректно закрывается, дотягивается, фиксируется и работает без лишних щелчков, рывков и ошибок.

Часто задаваемые вопросы

Что такое «паук» сдвижной двери W447?

Так в обиходе называют один из механизмов сдвижной двери, связанный с работой привода, тросов, фиксации и передачи усилия.

Что такое дотягивающий замок?

Это механизм, который принимает сдвижную дверь в финальной фазе закрытия и подтягивает её до плотной фиксации.

Почему дверь не дотягивается до конца?

Причиной может быть замок, «паук», трос, ролики, направляющие, перекос двери, доводчик или ошибка электропривода.

Можно ли просто заменить замок?

Иногда да, но сначала нужно проверить весь механизм. Если дверь движется с сопротивлением, новый замок тоже будет работать с перегрузкой.

Почему дверь щёлкает, но не закрывается?

Возможно, механизм пытается выполнить дотяжку, но замок не попадает в ответную часть, есть перекос, повреждение «паука» или сопротивление в роликах.

Нужно ли регулировать дверь после ремонта?

Да, если есть перекос, неравномерные зазоры, тяжёлое закрывание или неправильное попадание замка в ответную часть.

Может ли неисправный ролик повредить замок?

Да. Если дверь движется с повышенным сопротивлением, замок и доводчик работают с перегрузкой.

Почему проблема чаще появляется зимой?

Из-за льда, замерзания уплотнителей, загрязнения направляющих и повышенной нагрузки на электропривод.

Можно ли пользоваться дверью, если она не дотягивается?

Нежелательно. Это может привести к повреждению замка, троса, доводчика, «паука» или электропривода.

Что проверяется после ремонта?

Открывание и закрывание, дотяжка, фиксация замка, работа электропривода, зазоры, отсутствие ошибок, щелчков, рывков и скрипов.

Подходит ли ремонт для V-Class и Vito W447?

Да, работа актуальна для Mercedes-Benz V-Class W447 и Mercedes-Benz Vito W447 со сдвижными дверями.

Можно ли предотвратить повторную поломку?

Да. Нужно обслуживать направляющие, следить за роликами, не пользоваться электроприводом при примерзшей двери и устранять заедание на раннем этапе.
