Восстанавливаем плавную работу сдвижных дверей Mercedes V-Class / Vito W447

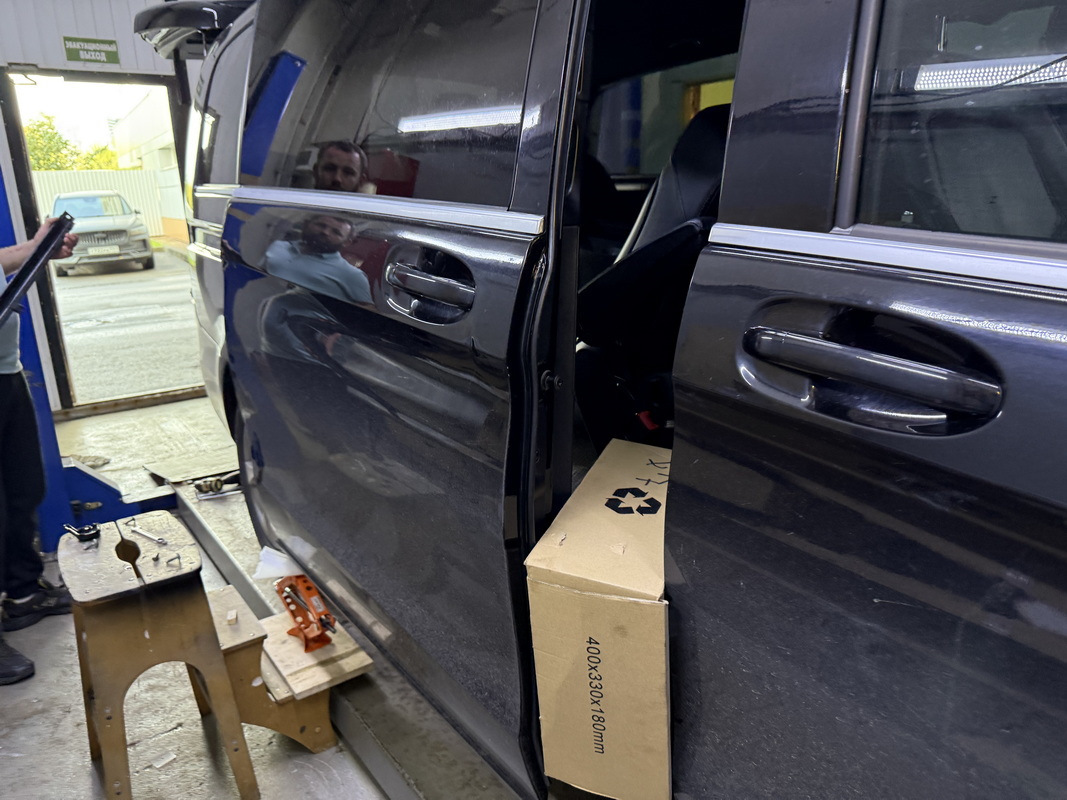

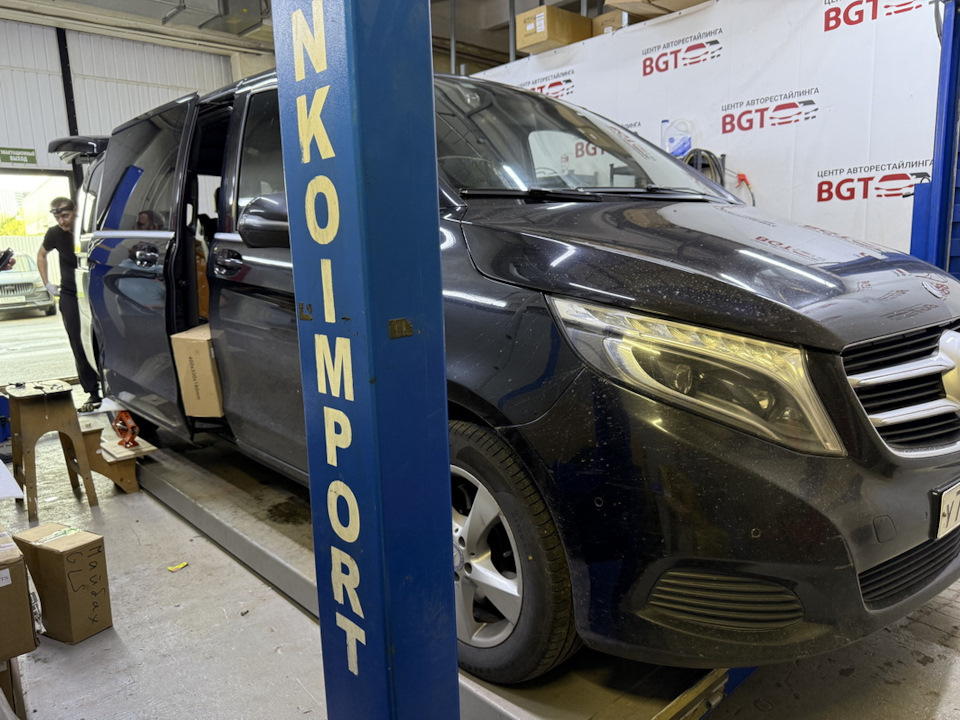

В наш технический центр поступил Mercedes-Benz V-Class / Vito W447 на ремонт механизма сдвижной двери. Основная проблема — износ роликов и направляющих, из-за которого дверь начала двигаться с усилием, шуметь, заедать и закрываться не так плавно, как должна.

В рамках работ выполняем:

• диагностику сдвижной двери;
• проверку верхней, средней и нижней направляющей;
• осмотр роликового механизма;
• проверку люфтов;
• оценку состояния подшипников роликов;
• проверку замка и ответной части;
• проверку доводчика и электропривода — если установлены;
• очистку направляющих;
• ремонт или замену изношенных роликов;
• восстановление плавности хода;
• регулировку положения двери;
• антискрипную обработку контактных зон;
• финальную проверку открытия и закрытия.

Сдвижная дверь на W447 — это удобный, но достаточно нагруженный механизм. Если ролики или направляющие начинают работать неправильно, дверь может шуметь, стучать, подклинивать, закрываться с усилием или создавать повышенную нагрузку на электропривод.

Почему ролики и направляющие сдвижных дверей W447 изнашиваются

Сдвижная дверь Mercedes-Benz V-Class и Vito W447 имеет большую массу и перемещается по нескольким точкам опоры. Во время каждого открытия и закрытия ролики проходят по направляющим, принимая на себя вес двери и часть боковых нагрузок.

На износ влияют:

• частое открывание и закрывание двери;
• городская эксплуатация;
• работа в режиме трансфера;
• перевозка пассажиров;
• попадание пыли, песка и реагентов;
• отсутствие обслуживания направляющих;
• повреждение роликов;
• перекос двери;
• износ подшипников;
• загрязнение механизма;
• замерзание зимой;
• резкое закрывание двери;
• неправильная регулировка;
• последствия предыдущего ремонта.

Чем чаще используется дверь, тем быстрее могут изнашиваться ролики и контактные поверхности направляющих.

Как понять, что проблема именно в роликах или направляющих

На неисправность могут указывать:

• дверь открывается рывками;
• дверь закрывается с усилием;
• появился хруст в направляющей;
• слышен скрип или металлический звук;
• дверь просела;
• дверь задевает кузов;
• появился люфт;
• ролик шумит при движении;
• дверь плохо фиксируется;
• электропривод стал работать тяжелее;
• доводчик не всегда дотягивает дверь;
• дверь останавливается в промежуточном положении;
• при движении автомобиля слышен дребезг сбоку.

Похожие симптомы могут возникать и при неисправности замка, троса, доводчика или уплотнителей. Поэтому перед ремонтом обязательно проводится диагностика всего механизма.

Как устроен механизм сдвижной двери W447

Сдвижная дверь перемещается по направляющим и удерживается несколькими роликовыми узлами.

В конструкции участвуют:

• верхний роликовый механизм;
• средний роликовый механизм;
• нижний роликовый механизм;
• верхняя направляющая;
• средняя направляющая;
• нижняя направляющая;
• замок;
• ответная часть замка;
• ограничители;
• уплотнители;
• электропривод — на некоторых версиях;
• доводчик — при наличии;
• тросовый механизм — если дверь оснащена автоматическим приводом.

Каждый элемент влияет на общую работу двери. Если один ролик изношен или одна направляющая загрязнена, весь механизм может начать работать неправильно.

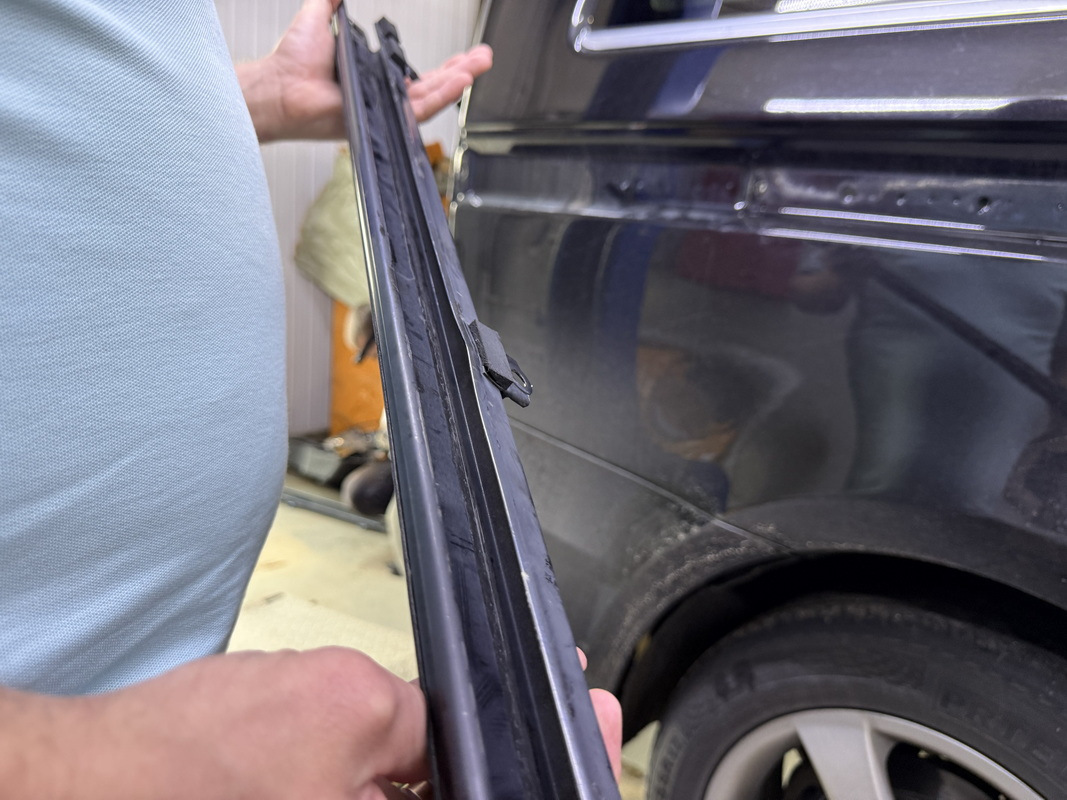

Верхняя направляющая

Верхняя направляющая помогает удерживать дверь в правильном положении во время движения.

При её проблемах возможны:

• перекос двери;
• скрип в верхней части;
• неравномерный ход;
• стук на неровностях;
• ощущение неплотного прилегания;
• повышенная нагрузка на остальные ролики.

Во время диагностики проверяются чистота направляющей, состояние ролика, наличие люфта, повреждения и следы трения.

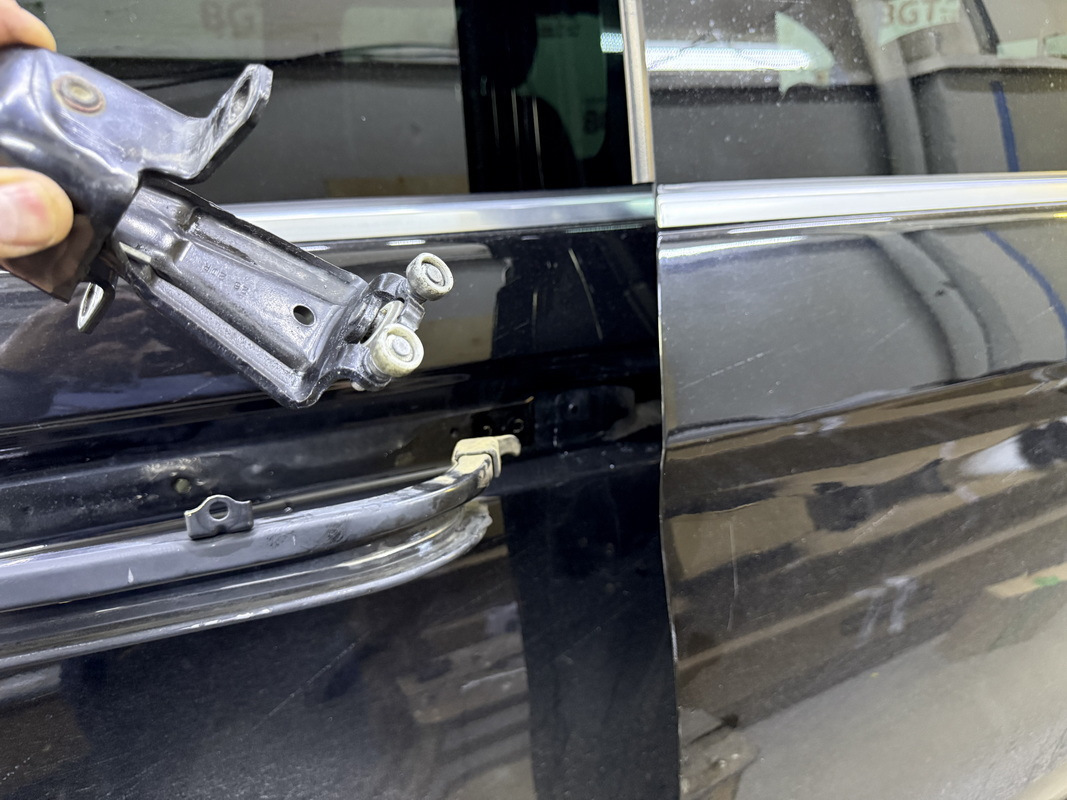

Средняя направляющая

Средняя направляющая — одна из самых заметных и нагруженных зон механизма.

Она участвует в перемещении двери вдоль кузова и часто принимает на себя значительную часть боковой нагрузки.

Проверяются:

• износ рабочей поверхности;
• загрязнение;
• наличие песка и реагентов;
• следы коррозии;
• повреждения;
• ровность хода ролика;
• люфт креплений;
• состояние декоративных и защитных элементов.

Если средний ролик идёт с перекосом или направляющая повреждена, дверь может двигаться рывками и издавать характерный шум.

Нижняя направляющая

Нижняя зона часто страдает от грязи, воды, песка и реагентов.

Именно туда чаще всего попадает:

• дорожная грязь;
• песок;
• мелкие камни;
• снег;
• лёд;
• влага;
• соль и реагенты.

Из-за загрязнения нижнего механизма дверь может начать двигаться тяжелее, а ролик — шуметь или подклинивать.

При ремонте нижняя направляющая очищается особенно тщательно.

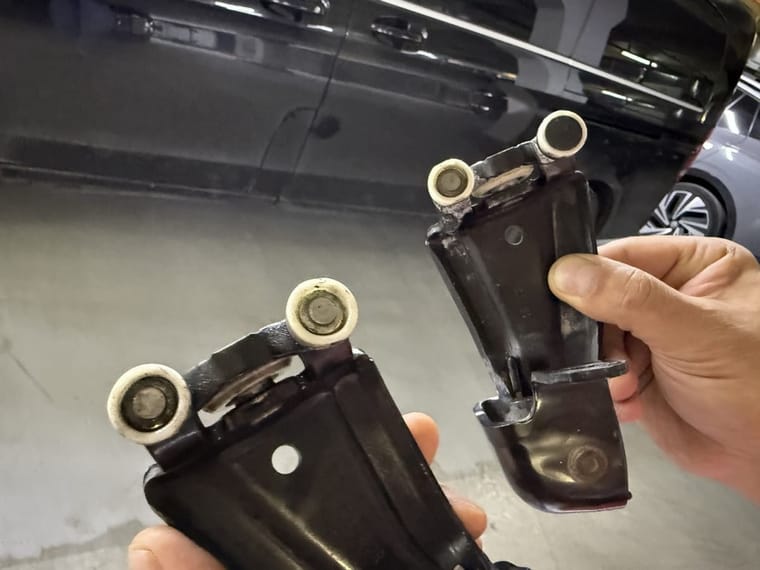

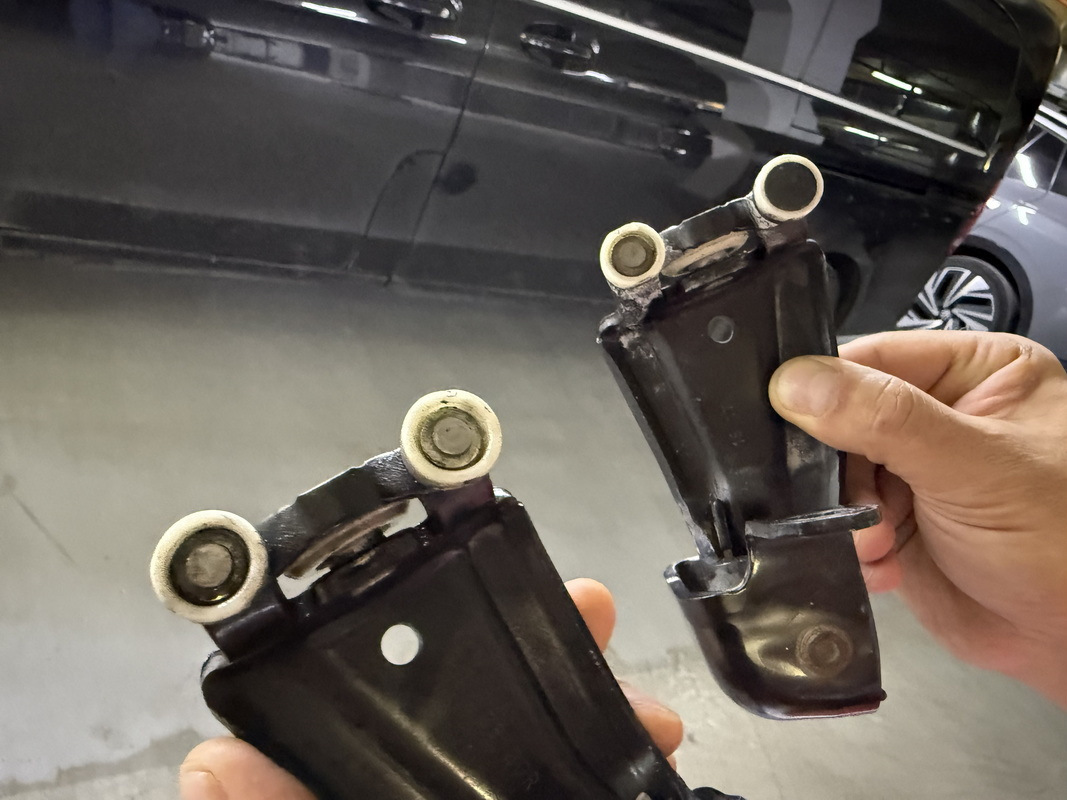

Ролики сдвижной двери

Ролики обеспечивают плавное перемещение двери по направляющим.

Они должны:

• вращаться свободно;
• не иметь чрезмерного люфта;
• не заедать;
• не издавать хруст;
• не иметь повреждённой рабочей поверхности;
• не болтаться в креплении;
• удерживать дверь в правильном положении.

Если ролик изношен, дверь перестаёт двигаться плавно. При сильном износе появляется люфт, перекос и стук.

Почему ролик может выйти из строя

Основные причины:

• естественный износ;
• загрязнение подшипника;
• попадание воды;
• коррозия;
• разрушение рабочей поверхности;
• перекос двери;
• повышенная нагрузка;
• повреждение направляющей;
• отсутствие обслуживания;
• эксплуатация с заеданием;
• сильный удар;
• неправильная установка.

Если ролик уже имеет люфт или разрушенную поверхность, смазка не восстановит его нормальную работу. В таком случае требуется ремонт или замена узла.

Почему нельзя просто смазать направляющие

Смазка может временно уменьшить шум, но она не решает механическую неисправность.

Если есть:

• изношенный ролик;
• люфт;
• разрушенный подшипник;
• повреждённая направляющая;
• перекос двери;
• неправильная регулировка;
• заедание замка;
• повреждение троса;
• неисправность доводчика,

простая смазка даст только кратковременный эффект или даже ухудшит ситуацию.

Неподходящий состав может собирать пыль и песок, из-за чего направляющая начнёт загрязняться ещё быстрее.

Диагностика роликов и направляющих

Перед ремонтом специалисты проверяют весь механизм сдвижной двери.

Диагностика включает:

• проверку плавности открытия;
• проверку плавности закрытия;
• осмотр верхней направляющей;
• осмотр средней направляющей;
• осмотр нижней направляющей;
• проверку состояния роликов;
• оценку люфта;
• проверку шума при движении двери;
• осмотр креплений;
• проверку положения двери относительно кузова;
• проверку замка;
• проверку доводчика;
• проверку электропривода;
• осмотр уплотнителей;
• проверку зазоров.

Важно понять, что именно вызывает неисправность: ролик, направляющая, регулировка, замок или связанный механизм.

Проверка люфтов

Люфт в роликовом механизме может привести к тому, что дверь начинает двигаться не по правильной траектории.

Это вызывает:

• стук;
• дребезг;
• перекос;
• неравномерное закрывание;
• повышенную нагрузку на замок;
• износ направляющей;
• неправильную работу доводчика;
• скрип уплотнителей.

Люфт проверяется вручную и при перемещении двери по всей траектории.

Проверка направляющих на загрязнение

Даже исправные ролики могут работать плохо, если направляющие загрязнены.

Внутри направляющих могут скапливаться:

• песок;
• мелкие камни;
• пыль;
• старая смазка;
• реагенты;
• ледяная крошка;
• листья;
• остатки дорожной грязи.

Загрязнение создаёт сопротивление, из-за чего дверь двигается с усилием и может перегружать электропривод.

Проверка замка и ответной части

Иногда владелец думает, что проблема в роликах, но на самом деле дверь плохо фиксируется из-за замка или ответной части.

Проверяются:

• положение замка;
• состояние ответной части;
• плотность фиксации;
• усилие закрывания;
• следы ударов;
• следы трения;
• люфт;
• работа доводчика;
• правильность финального притягивания двери.

Если замок неправильно принимает дверь, ролики и направляющие начинают работать под повышенной нагрузкой.

Проверка электропривода сдвижной двери

Если автомобиль оснащён электроприводом, дополнительно проверяются:

• мотор привода;
• тросовый механизм;
• датчики положения;
• концевики;
• доводчик;
• проводка;
• кнопки управления;
• блок управления;
• защита от защемления;
• наличие ошибок.

Изношенные ролики и загрязнённые направляющие могут создавать чрезмерное сопротивление. Электропривод начинает работать тяжелее, останавливается, щёлкает или отключает автоматический режим.

Как проходит ремонт роликов и направляющих

Работа выполняется поэтапно.

1. Первичная проверка двери

Оцениваем, как дверь открывается и закрывается вручную и с электропривода, если он установлен.

2. Диагностика роликов

Проверяем состояние верхнего, среднего и нижнего роликов, люфт, шум, плавность вращения и износ.

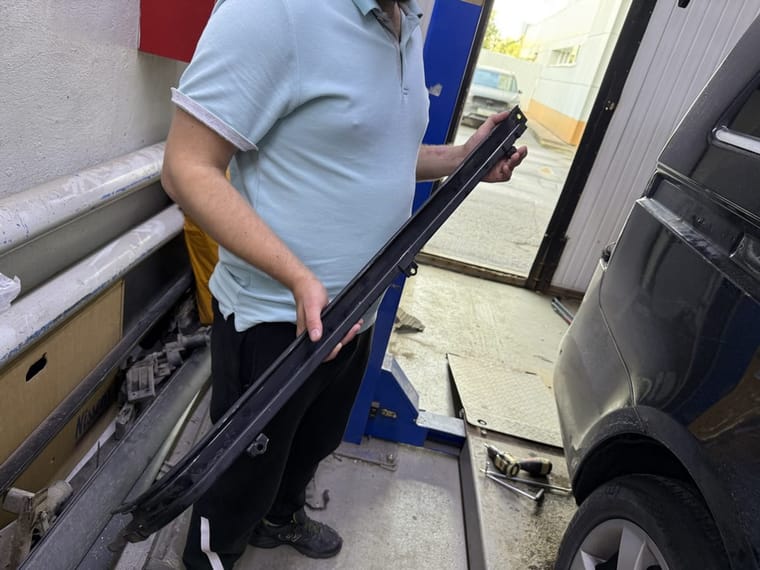

3. Осмотр направляющих

Проверяем загрязнение, повреждения, следы коррозии, деформацию и состояние рабочих поверхностей.

4. Демонтаж необходимых элементов

Для доступа к механизму снимаются обшивки, декоративные элементы или части направляющих, если это требуется для ремонта.

5. Очистка направляющих

Удаляем грязь, старую смазку, песок и посторонние частицы.

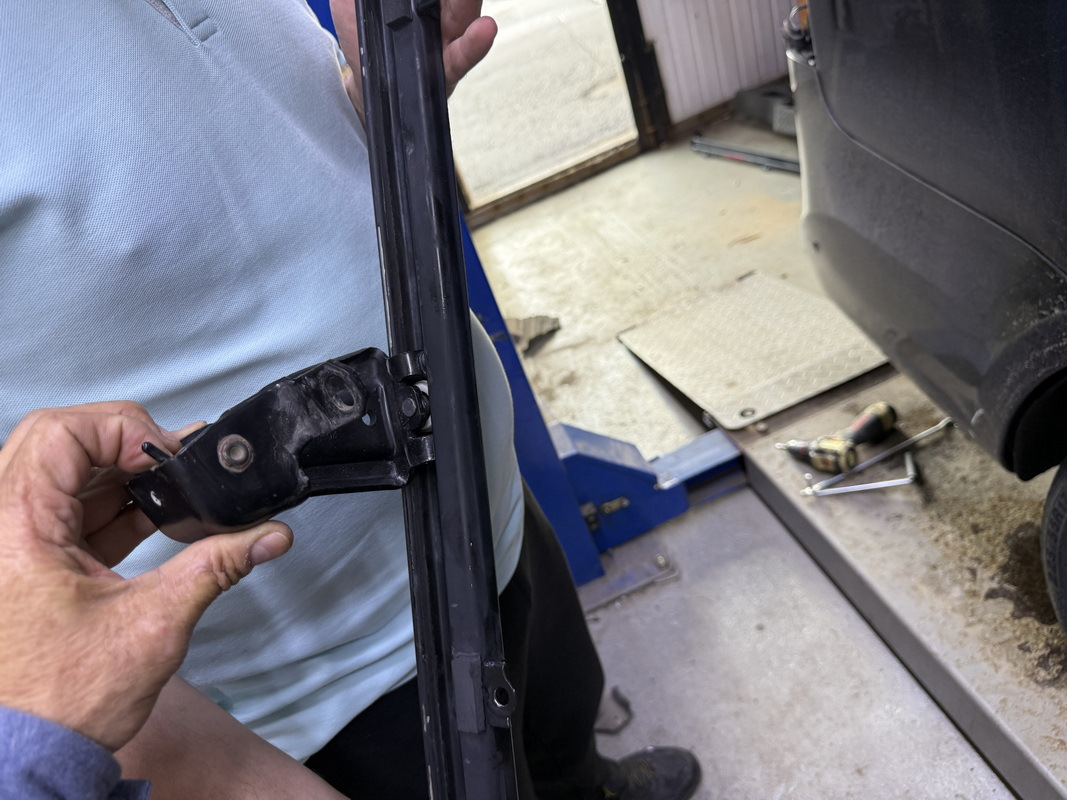

6. Ремонт или замена роликов

В зависимости от состояния выполняется восстановление механизма или замена изношенных роликов.

7. Проверка креплений

Осматриваем болты, фиксаторы, посадочные места и точки крепления.

8. Регулировка двери

При необходимости корректируем положение двери относительно кузова.

9. Обслуживание контактных зон

Обрабатываем зоны, где может возникать скрип, но используем только подходящие материалы.

10. Контрольная проверка

Несколько раз открываем и закрываем дверь, проверяем плавность хода, отсутствие заеданий, скрипов и стуков.

Ремонт или замена роликов

Решение зависит от состояния узла.

Возможны варианты:

• очистка и обслуживание ролика;
• восстановление крепления;
• замена ролика;
• замена роликового узла в сборе;
• ремонт связанных элементов;
• замена повреждённого крепежа.

Если ролик имеет повреждённую рабочую поверхность, сильный люфт или разрушенный подшипник, его необходимо заменить.

Можно ли менять только один ролик

Иногда можно заменить только неисправный ролик. Но если остальные ролики имеют заметный износ, их состояние тоже нужно учитывать.

Решение принимается после диагностики.

Если заменить только один элемент, а другой уже работает с люфтом, дверь может продолжить двигаться неправильно.

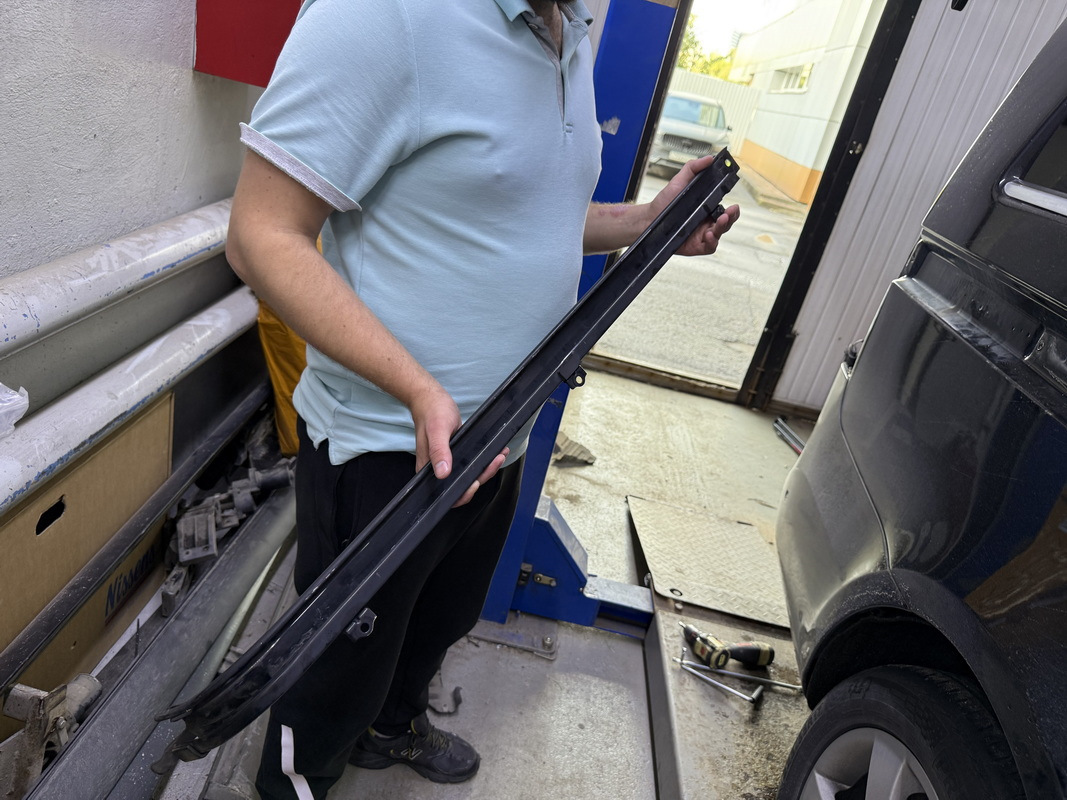

Нужно ли менять направляющую

Направляющая меняется не всегда.

Замена может потребоваться, если есть:

• сильная деформация;
• глубокий износ рабочей поверхности;
• повреждение после удара;
• коррозия;
• разрушение креплений;
• нарушение геометрии;
• невозможность обеспечить плавный ход ролика.

Если направляющая целая, но загрязнена, обычно достаточно правильной очистки и обслуживания.

Регулировка сдвижной двери после ремонта

После ремонта роликов и направляющих важно проверить положение двери.

Регулировка может потребоваться, если:

• дверь просела;
• зазоры стали неравномерными;
• дверь выступает относительно кузова;
• замок срабатывает с усилием;
• доводчик работает нестабильно;
• дверь задевает проём;
• есть стук на неровностях;
• появился скрип уплотнителей.

Правильная регулировка снижает нагрузку на ролики, направляющие, замок и электропривод.

Что будет, если не ремонтировать ролики вовремя

Эксплуатация с изношенными роликами может привести к более серьёзным проблемам.

Возможные последствия:

• дверь начнёт проседать;
• увеличится нагрузка на трос;
• может повредиться электропривод;
• направляющая получит износ;
• замок будет работать с усилием;
• появится стук на ходу;
• усилится дребезг;
• дверь может заклинить;
• доводчик перестанет дотягивать дверь;
• потребуется более дорогой ремонт.

Чем раньше устранить люфт или заедание, тем выше шанс сохранить связанные элементы.

Особенности ремонта V-Class W447

Mercedes-Benz V-Class чаще используется как семейный или представительский автомобиль.

Для него особенно важны:

• плавное открывание;
• тихое закрывание;
• корректная работа электропривода;
• отсутствие скрипов;
• аккуратная сборка обшивки;
• сохранение премиального ощущения;
• отсутствие следов вмешательства;
• комфорт пассажиров.

После ремонта сдвижная дверь должна работать мягко и предсказуемо, без рывков и посторонних звуков.

Особенности ремонта Vito W447

Mercedes-Benz Vito часто работает в более интенсивном режиме.

Он может использоваться как:

• коммерческий автомобиль;
• трансфер;
• семейный минивэн;
• автомобиль для перевозки пассажиров;
• база для переоборудования;
• рабочий транспорт.

Сдвижная дверь у Vito может открываться и закрываться много раз в день, поэтому ролики и направляющие получают повышенную нагрузку.

Для Vito особенно важно регулярно очищать направляющие и не откладывать ремонт при первых признаках заедания.

Ремонт после обрыва троса

Изношенные ролики и грязные направляющие могут стать причиной обрыва троса на версиях с электроприводом.

Если трос уже порвался, обязательно проверяются:

• ролики;
• направляющие;
• механизм натяжения;
• электропривод;
• замок;
• доводчик;
• положение двери.

Простая замена троса без проверки роликов может привести к повторной поломке.

Антискрип после ремонта роликов

После восстановления механики дополнительно проверяются контактные зоны.

Скрип могут создавать:

• уплотнители;
• пластиковые элементы;
• обшивка;
• направляющие;
• ответная часть замка;
• крепления;
• декоративные накладки.

При необходимости выполняется антискрипная обработка, чтобы дверь работала не только исправно, но и тихо.

Антивибрационная доработка при необходимости

Если сдвижная дверь дребезжит на ходу, может потребоваться локальная антивибрационная доработка.

Она помогает:

• уменьшить вибрацию панели;
• снизить гул;
• убрать дребезг обшивки;
• сделать дверь более плотной по ощущению.

При этом важно не перегружать дверь лишним весом, чтобы не увеличить нагрузку на ролики и электропривод.

Почему важно не утяжелять сдвижную дверь

Сдвижная дверь работает на роликах и направляющих. Чрезмерный вес может ухудшить работу механизма.

Избыточное утяжеление способно вызвать:

• ускоренный износ роликов;
• нагрузку на направляющие;
• проблемы с электроприводом;
• рывки при открытии;
• повышенное усилие закрывания;
• износ доводчика;
• новые шумы.

Поэтому шумо- и виброизоляционные материалы используются дозированно и только в нужных местах.

Профилактика износа роликов и направляющих

Чтобы продлить срок службы механизма, рекомендуется:

• регулярно очищать направляющие;
• не закрывать дверь рывком;
• не открывать дверь при замерзании;
• не использовать случайные смазки;
• следить за уплотнителями;
• проверять дверь при появлении шума;
• устранять перекосы;
• не перегружать дверь;
• обслуживать электропривод;
• проверять ролики при каждом крупном обслуживании.

Особенно важно следить за направляющими зимой и после поездок по грязным дорогам.

Почему зимой механизм страдает сильнее

В холодное время года на сдвижную дверь влияют:

• лёд;
• снег;
• реагенты;
• замерзание уплотнителей;
• густая старая смазка;
• вода в направляющих;
• повышенное сопротивление роликов;
• попытки открыть примерзшую дверь электроприводом.

Если дверь примерзла, не стоит многократно нажимать кнопку открытия. Сначала нужно безопасно освободить уплотнители и направляющие.

Что проверяется после ремонта

После завершения работ специалисты проверяют:

• плавность открытия;
• плавность закрытия;
• работу вручную;
• работу электропривода — если установлен;
• работу доводчика;
• отсутствие рывков;
• отсутствие хруста;
• отсутствие стука;
• отсутствие скрипа;
• плотность закрытия;
• зазоры относительно кузова;
• фиксацию замка;
• отсутствие люфта;
• работу обшивки;
• отсутствие ошибок.

Дверь должна двигаться ровно по всей траектории и закрываться без чрезмерного усилия.

Преимущества ремонта роликов и направляющих

Ремонт позволяет:

• восстановить плавный ход двери;
• убрать хруст и скрип;
• снизить нагрузку на электропривод;
• продлить срок службы троса;
• уменьшить риск заклинивания;
• убрать люфт;
• восстановить правильное положение двери;
• снизить шум в салоне;
• вернуть комфортную эксплуатацию автомобиля;
• избежать более серьёзного ремонта в будущем.

Итог проекта

Mercedes-Benz V-Class / Vito W447 поступил к нам на ремонт роликов и направляющих сдвижной двери.

Сначала мы проводим диагностику: проверяем, как дверь открывается и закрывается, оцениваем состояние верхних, средних и нижних роликов, направляющих, замка, доводчика и электропривода.

После выявления изношенных элементов выполняем ремонт или замену роликов, очищаем направляющие, проверяем крепления и устраняем причины заедания.

При необходимости регулируем положение двери относительно кузова, чтобы снизить нагрузку на механизм и восстановить правильную работу замка.

После сборки дверь несколько раз проверяется вручную и с электропривода. Контролируем плавность хода, отсутствие люфтов, хруста, скрипа, дребезга и ошибок.

В результате V-Class или Vito W447 получает восстановленную работу сдвижной двери: она открывается и закрывается плавно, без лишнего шума и повышенной нагрузки на механизм.

Часто задаваемые вопросы

Почему сдвижная дверь V-Class или Vito W447 стала плохо открываться?

Причиной могут быть изношенные ролики, загрязнённые направляющие, перекос двери, проблема с замком, тросом или электроприводом.

Как понять, что изношены ролики сдвижной двери?

На это могут указывать хруст, люфт, рывки при движении двери, стук на неровностях и тяжёлое открывание.

Можно ли просто смазать направляющие?

Если причина в лёгком загрязнении, обслуживание может помочь. Но при износе ролика, люфте или перекосе нужна диагностика и ремонт.

Нужно ли менять все ролики сразу?

Не всегда. Решение принимается после проверки состояния каждого роликового узла.

Когда нужно менять направляющую?

Если она деформирована, повреждена, сильно изношена или не обеспечивает нормальное движение ролика.

Почему дверь открывается рывками?

Возможны загрязнение направляющей, износ ролика, повреждение подшипника, перекос двери или проблема с электроприводом.

Может ли износ роликов привести к обрыву троса?

Да. Если дверь движется с повышенным сопротивлением, трос и электропривод работают с перегрузкой.

Нужна ли регулировка двери после ремонта?

Если дверь просела, зазоры неравномерные или замок работает с усилием, регулировка необходима.

Почему сдвижная дверь скрипит зимой?

Причиной могут быть лёд, реагенты, загрязнение направляющих, замерзшие уплотнители или повышенное сопротивление роликов.

Проверяется ли электропривод двери?

Да, если он установлен. Проверяется мотор, тросовый механизм, датчики, доводчик, кнопки и ошибки.

Можно ли ездить с изношенными роликами?

Нежелательно. Износ может прогрессировать и привести к повреждению направляющих, троса, замка или электропривода.

Подходит ли ремонт для V-Class и Vito W447?

Да, работа актуальна для Mercedes-Benz V-Class W447 и Mercedes-Benz Vito W447 со сдвижными дверями.
